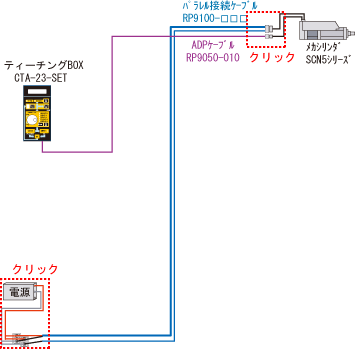

ティーチングBOX(CTA-23)使用時の配線図

下図はSCN5シリーズメカシリンダを1軸、接続した例です
接続に必要なケーブルはティーチングBOXに付属しています
番号
製品名
型名
ADPケーブル(1m)
RP9050-010
下図においてマウスカーソルがリンクポインター(下図点線枠内)に
変化した場所でクリックして頂くと、詳細をご覧になれます
ティーチングBOXの配線図です
