超簡単コントローラ と PLCのプログラム比較

ホーム > 操作が簡単なツール群 > CTCToolトップ画面 > プログラム比較 >
2軸のメカシリンダ(電動シリンダ)を同時に8ヶ所(ポイント)の
連続位置決め動作のプログラミング比較です
CTC-67 PLC(シーケンサ)
プログラムサイズ
8工程 約250ステップ
配線の複雑さ
○(単純) ×(複雑)
ソフトに関する専門知識
不要 必要

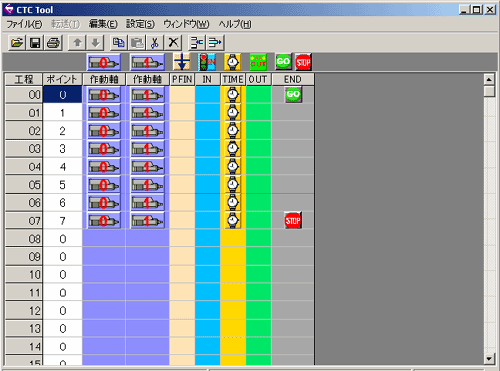

CTC-Toolならシーケンスプログラム全体で 8工程
全ての動作が一目瞭然です

かんたんコントローラのプログラム例です

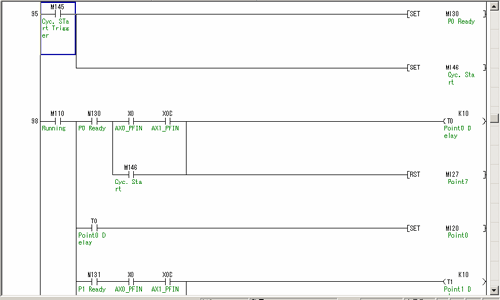

従来のラダープログラムでは、シーケンスプログラムが250ステップ
1画面の中では、全体の1/15しか見えません

PLCの場合のプログラム例です
