業界20年来の夢を実現
「 バッテリーレス アブソリュート センサ 」を搭載
（特許出願中）
バッテリーを使用しない アブソリュート エンコーダです

移動中に電源が遮断（オフ）された場合でも、 停止位置を記憶しておくことが出来るので、
電源復旧時に原点復帰する必要が無く、再スタート出来ます
特長
１． バッテリー（電池）は必要ありません
２． 高信頼アブソリュートセンサーです
（微小電流動作しませんので、接点の接触不良はありません）
３． 高いノイズ耐量
（データバックアップ時、無通電の為、誤動作はありません）
４． 低コストです
（従来の仕様に機能追加で対応します：従来品と同価格です）
対応機種 対応機種
・ SCN6-050-□□□-B/BW ・ SCN6-060-□□□-B/BW
・ SCLG6-030-□□□-B
・ SCLT6-025-□□□-BBR ・ SCLT6-050-□□□-BBR
SCLT4　シリーズは、バッテリーレスアブソリュート対応していません
　
上記メカシリンダの標準仕様からパソコン設定ソフト
（TBVST Ver.3.30 以降）で アブソリュート 仕様に変更します
変更方法は２種類あります： その１ 、 その２
動作原理
電源オフ（停電）時、惰走時間（約1秒間）だけ位置データを
電気二重層コンデンサでバックアップします。

メカシリンダが停止後、位置データを不揮発性メモリに記憶します。

電源オン時に、不揮発性メモリから位置データを読み込み、現在位置に置き換えます。
アブソリュートの原理図です
　　　　
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法　その１　
（ティーチングBOXでは設定出来ません）
１．
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は　こちら　を参照して下さい
画面変更の推移
２．
 最初に開く画面の【 設定（Ｃ） 】 メニューをクリックして下さい
設定メニューをクリック
３．
 （１）【 インクリメンタル】の右側【 ▼ 】をクリックして下さい

（２）【アブソリュート】を選択して下さい

（３）【保存】ボタン をクリックして下さい

（４）【閉じる】ボタンをクリックして設定終了です
アブソへの変更方法その１
４．
 次の動作前に、一度原点復帰を行いますが、その後は原点復帰を行いません。
（原点復帰を強制的に行う場合は、ティーチングツールから行って下さい）
また、アブソリュート仕様へ変更前のポイントデータはそのまま使用できます。
　　　　
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法　その２　
（ティーチングBOXでは設定出来ません）
１．
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は　こちら　を参照して下さい
画面変更の推移
２．
 最初に開く画面の【 ファイル（Ｅ） 】 メニューをクリックして下さい
ファイルメニューをクリック
３．

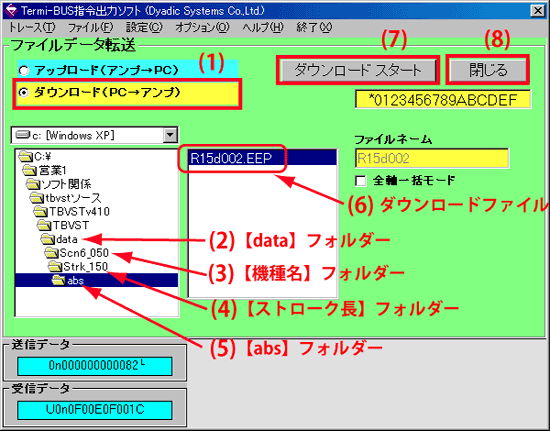

 （１）【 ダウンロード（ＰＣ→アンプ）】を チェックして下さい

（２）【data】フォルダーをダブルクリックして下さい

（３）該当する【機種名】フォルダーをダブルクリックして下さい

（４）該当する【ストローク長】フォルダーをダブルクリックして下さい

（５）【abs】フォルダーをダブルクリックしてして下さい

（６）ダウンロードファイルを選択（クリック）して下さい

（７）【ダウンロードスタート】ボタンをクリックして下さい

（８）ダウンロードが完了したら、【閉じる】ボタンで終了します
アブソへの変更方法その２
４．
 次の動作前に、一度原点復帰を行います。
また、アブソリュート仕様へ変更前のポイントデータは全て、初期状態（出荷状態）に書き換わっておりますので、改めてポイントデータを設定して下さい。
