キーエンスPLCとの接続方法

拡張出力ユニット
出力仕様:NPNトランジスタ出力

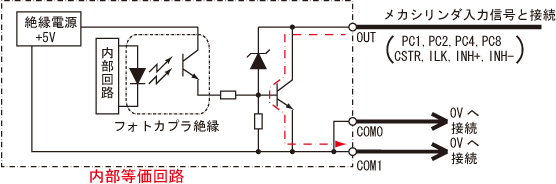

使用参考例、配線例は説明用の為、簡略化した図になっています。
実際に配線、及び 組立を行われるなどの場合は製品仕様などに注意して設計を行ってください。
仕様\項目
NPNトランジスタ出力モード
絶縁方式
フォトカプラ絶縁
定格負荷電圧
DC30V
定格負荷電流
約0.2A
