メカシリンダ(電動シリンダ)ご購入ガイド
SCN3シリーズ(推力4kgf)

ホーム > 商品案内 > SCN3シリーズ(推力40kgf) > 購入ガイド >
このページはお客様がダイアディックシステムズのメカシリンダ(電動シリンダ)、及び周辺ツールを
ご購入するにあたってのご購入ガイドです
1.ご購入が初回の場合
SCN3-004-□□□-B
パソコン設定ツール、又は、ティーチングBOXのどちらかは必ず必要になります
パソコンで設定する場合
ティーチングBOXで設定する場合
パソコン設定ツールの場合 ティーチングBOXの場合
製品名 型名 数量 上図
付属品
製品名 型名 数量 上図
付属品
1 パソコン
設定ツール
TBVST-CTC
-JP-SET
1セット
1,3,4,5,6
1 ティーチング
BOX
CTA-23
-SET
1セット
2,5
製品名 型名 数量 上図
付属品
2 メカシリンダ SCN3-004-□□□-B 注意1 1台 8
3 パラレル接続ケーブル RP9120-□□□ 注意2  1本 7
4 モータ・エンコーダ
延長ケーブル
RP9135-□□□ 注意3 1本 9
注意1) メカシリンダ型名の □□□ はストローク長を表します。
ストローク長は、30mm、50mm になります。30mm は 030、50mm は 0500 と記入して下さい。
注意2) パラレル接続ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、3m、5m、10m で、1m は 010、10m は 100 と記入して下さい。
詳細は、ここを クリック して下さい。10m 〜 20m に関しては、お問合せ下さい。

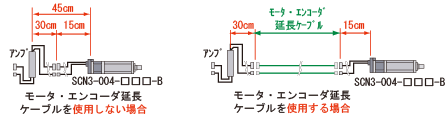

注意3) メカシリンダ本体からは 15cm、アンプからは 30cm のケーブル長で、本体とアンプ間は標準 45cm(0.45m) になります。本体とアンプ間を延長する場合に、ご利用下さい。
モータ用延長ケーブル と エンコーダ用延長ケーブルがセットになっています。
モータ・エンコーダ延長ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、2m、3m、4m、5m、9m、10m、15m、20m になります。
1mの場合は 010、3mの場合は 030、10mの場合は 100 と記入して下さい。
詳細は、ここを クリック して下さい。
ご参考(パラレル接続ケーブル と モータ・エンコーダ延長ケーブル)
製品名 型名 数量 補足
1 可動用 パラレル接続ケーブル RP9120-□□□R2 1 注意1
2 シリアル制御用 パラレル接続ケーブル RP9123-□□□ 1 注意1
3 可動用 シリアル制御用 パラレル接続ケーブル RP9123-□□□R2  1 注意1
4 可動用 モータ・エンコーダ延長ケーブル RP9135-□□□R2 1 注意2
注意1) 可動用ケーブルとは、ケーブルが固定されないで、動く場所に使用されるケーブルです。
標準のケーブルに比べて、耐屈曲性、耐捻回性、耐摺動性、耐振性に優れています。
パラレル接続ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、3m、5m、10m で、1m は 010、10m は 100 と記入して下さい。
詳細は、ここを クリック して下さい。10m 〜 20m に関しては、お問合せ下さい。
注意2) メカシリンダ本体からは 0.7m、アンプからは 0.3m のケーブル長で、標準では本体とアンプ間は 1m になります。本体とアンプ間を延長する場合に、ご利用下さい。
モータ用延長ケーブル と エンコーダ用延長ケーブルがセットになっています。
モータ・エンコーダ延長ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、2m、3m、4m、5m、9m、10m、15m、20m になります。
詳細は、ここを クリック して下さい。
2.ご購入が二回目以降の場合
データ設定ツール(パソコン設定ソフト、又は、ティーチングBOX)は
すでにお持ちですので、二回目以降はご購入の必要はありません
製品名 型名 数量 構成品
1 メカシリンダ SCN3-004-□□□-B 注意1 1台 8
2 パラレル接続ケーブル RP9120-□□□ 注意2 1本 7
3 モータ・エンコーダ延長
ケーブル
RP9135-□□□ 注意3 1本 9
注意1) メカシリンダ型名の □□□ はストローク長を表します。30mm は 030、50mm は 050 と記入して下さい。
注意2) パラレル接続ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、3m、5m、10m で、1m は 010、10m は 100 と記入して下さい。
詳細は、ここを クリック して下さい。10m 〜 20m に関しては、お問合せ下さい。
注意3) メカシリンダ本体からは 15cm、アンプからは 0.3m のケーブル長で、標準では本体とアンプ間は 45cm(0.45m) になります。本体とアンプ間を延長する場合に、ご利用下さい。
モータ用延長ケーブル と エンコーダ用延長ケーブルがセットになっています。
モータ・エンコーダ延長ケーブル型名の □□□ はケーブル長を表します。
標準在庫は、1m、2m、3m、4m、5m、9m、10m、15m、20m になります。
詳細は、ここを クリック して下さい。
