パラレル接続ケーブル
|
|
|
メカシリンダのアンプと電源・コントローラ（PLC、など）間を接続するケーブルです
|
|
 |
 |
|
パラレル接続ケーブル全体図
（上の写真は、RP9120-030) |
ケーブル端の外被を剥いた状態
|
|
|
|

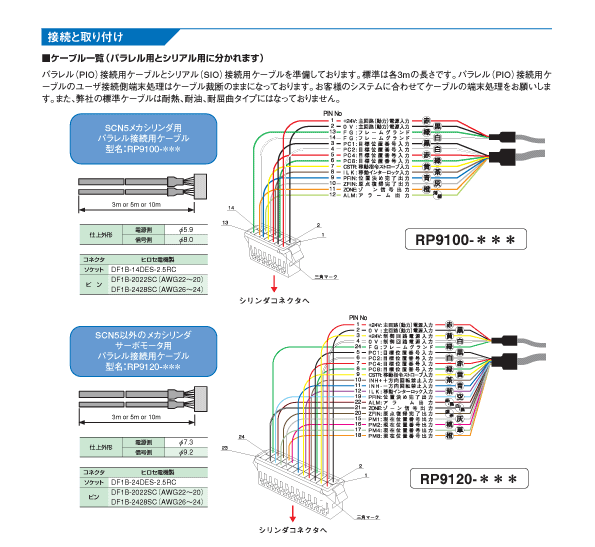

下の図をクリックして頂くと、pdfファイルが開きます
|
|
 |
|
|
|
|
仕様
|
ケーブル長 （型名）
|
|
SCN5 専用 標準仕様
|
1m （RP9100-010)
|
|
3m （RP9100-030)
|
|
|
5m （RP9100-050)
|
|
|
10m （RP9100-100)
|
|
|
SCN5 専用
ロボットケーブル仕様 |
1m （RP9100-010 R2)
|
|
3m （RP9100-030 R2)
|
|
|
5m （RP9100-050 R2)
|
|
|
10m （RP9100-100 R2)
|
|
|
SCN5 専用
シリアル制御用 |
1m （RP9103-010)
|
|
3m （RP9103-030)
|
|
|
5m （RP9103-050)
|
|
|
10m （RP9103-100)
|
|
|
SCN5 専用
シリアル制御用 ロボットケーブル仕様 |
1m （RP9103-010 R2)
|
|
3m （RP9103-030 R2)
|
|
|
5m （RP9103-050 R2)
|
|
|
10m （RP9120-100 R2)
|
|
|
仕様
|
ケーブル長 （型名）
|
|
メカシリンダ(SCN5 以外)、サーボモータ 用
標準仕様 |
1m （RP9120-010)
|
|
3m （RP9120-030)
|
|
|
5m （RP9120-050)
|
|
|
10m （RP9120-100)
|
|
|
メカシリンダ(SCN5 以外)、サーボモータ 用
ロボットケーブル仕様 |
1m （RP9120-010 R2)
|
|
3m （RP9120-030 R2)
|
|
|
5m （RP9120-050 R2)
|
|
|
10m （RP9120-100 R2)
|
|
|
メカシリンダ(SCN5 以外)、サーボモータ 用
シリアル制御用 |
1m （RP9123-010)
|
|
3m （RP9123-030)
|
|
|
5m （RP9123-050)
|
|
|
10m （RP9123-100)
|
|
|
メカシリンダ(SCN5 以外)、サーボモータ 用
シリアル制御用 ロボットケーブル仕様 |
1m （RP9123-010 R2)
|
|
3m （RP9123-030 R2)
|
|
|
5m （RP9123-050 R2)
|
|
|
10m （RP9123-100 R2)
|
|
|
その他、ご不明な点がございましたら、下記までお問い合わせください。
|
| お問い合わせ先 |
