ラダープログラミング不要！！
超簡単コントローラ
（CTC-33）

ラダープログラミング不要です
☆ 誰でも　　☆ 簡単　　☆ 短時間
機械装置・省力化機器が制御可能です

ダイアディックシステムズ製
☆ メカシリンダ／サーボモータが最大8台まで
☆ 外部との信号入出力は最大各6点まで

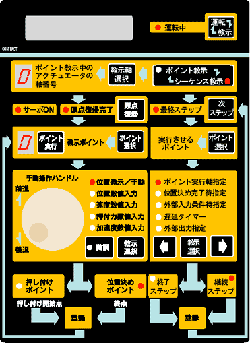

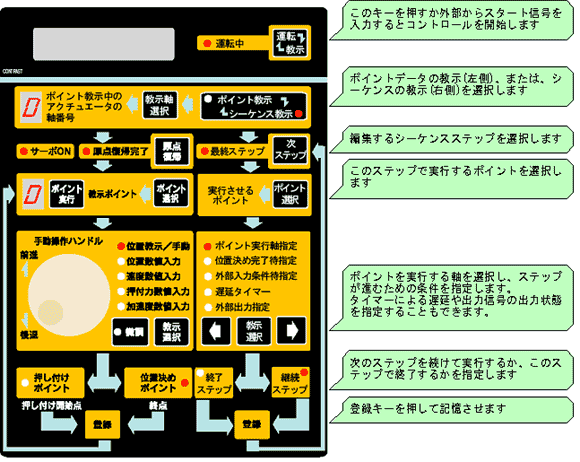

設定は
ジョグダイヤルで選択、
登録ボタンを押すだけ、
非常に簡単です


メカシリンダのティーチングツール
（CTA-23同等）としても使用可能です

機能

入出力部等価回路

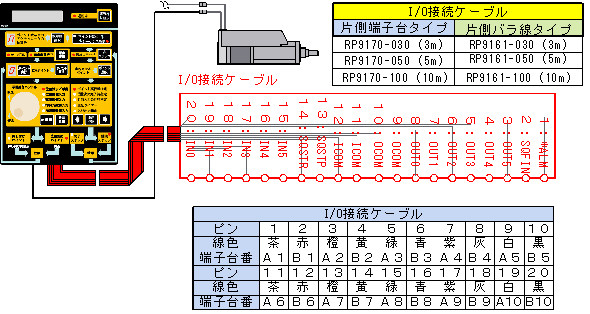

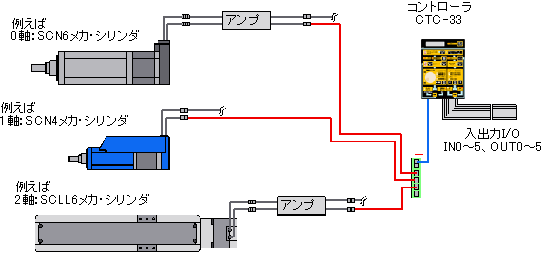

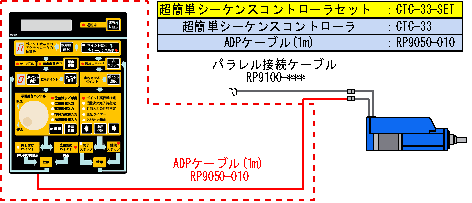

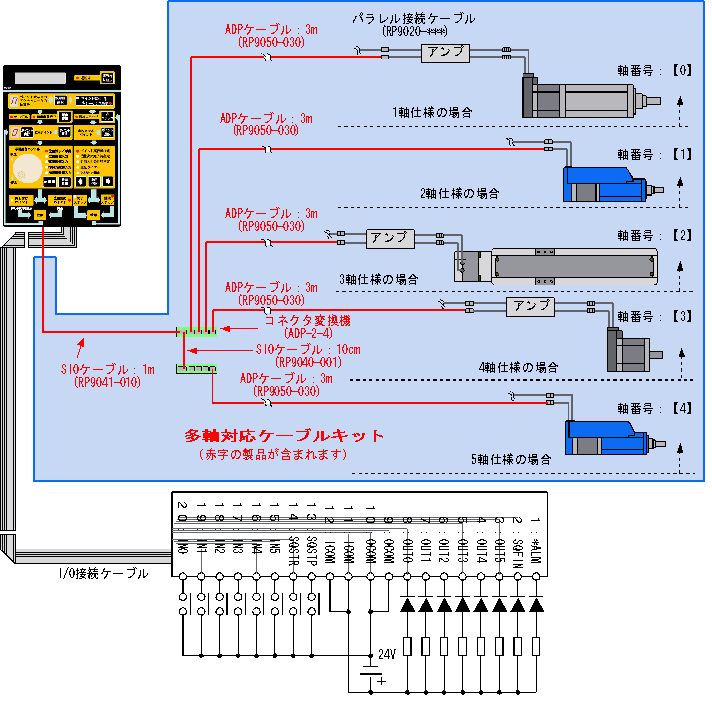

超簡単シーケンスコントローラでは、この【多軸対応ケーブルキット】を追加することによって、最大8台までのメカシリンダ（電動シリンダ）を制御することが可能です。接続概要図を参考にしてお選び下さい。
また、ADP-2-4からメカシリンダ（電動シリンダ）までのケーブルは全て3mです。他の長さのケーブルが必要な場合は【多軸対応ケーブル　カスタム仕様】からご注文下さい。

1	コネクタ変換機	：ADP-2-4	1個	（ケーブルの中継に使用します）
2	ADPケーブル(3m)	：RP9050-030	2本	（シリンダとADP-2の間を接続します）

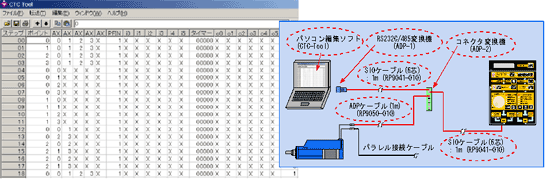

3	SIOケーブル（6芯、1m）	：RP9041-010	1本	（ADP-1とADP-2の間を接続します）

1	コネクタ変換機	：ADP-2-4	1個	（ケーブルの中継に使用します）
2	ADPケーブル(3m)	：RP9050-030	3本	（シリンダとADP-2の間を接続します）
3	SIOケーブル（6芯、1m）	：RP9041-010	1本	（ADP-1とADP-2の間を接続します）

1	コネクタ変換機	：ADP-2-4	1個	（ケーブルの中継に使用します）
2	ADPケーブル(3m)	：RP9050-030	4本	（シリンダとADP-2の間を接続します）
3	SIOケーブル（6芯、1m）	：RP9041-010	1本	（ADP-1とADP-2の間を接続します）

1	コネクタ変換機	：ADP-2-4	1個	（ケーブルの中継に使用します）
2	ADPケーブル(3m)	：RP9050-030	2本	（シリンダとADP-2の間を接続します）
3	SIOケーブル（6芯、1m）	：RP9041-010	1本	（ADP-1とADP-2の間を接続します）
4	SIOケーブル(10cm)	：RP9040-001	1本	（ADP-2とADP-2の間を接続します）

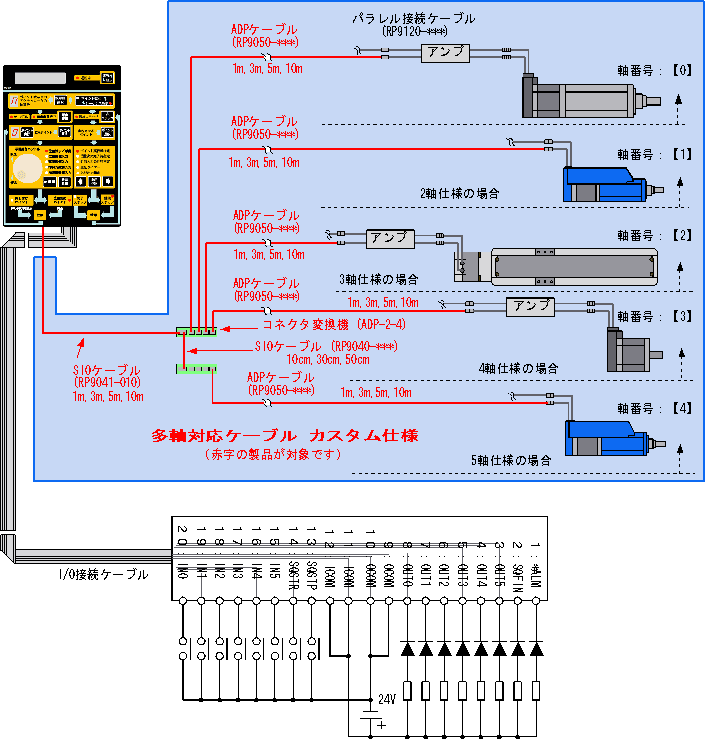

下図を参考に下表に必要なケーブルの長さ、個数を記入してFAXして下さい。お見積りをさせて頂きます。

株式会社ダイアディックシステムズ　FAX：076-267-9104

番号	製品名	型名	長さ	数量	補足
1	コネクタ変換機	ADP-2-4		個	ケーブルの中継に使用します
2-（0軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-（1軸用）	ADPケーブル（注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-(2軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-（3軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-（4軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-(5軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-（6軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
2-（7軸用）	ADPケーブル （注１）	RP9050-□□□	m	本	シリンダとADP-2-4の間を接続します
3	SIOケーブル （注２）	RP9041-□□□	m	本	ADP-1とADP-2の間を接続します
4-（4〜7軸用）	SIOケーブル （注３）	RP9040-□□□	cm	本	ADP-2-4とADP-2-4の間を接続します
