| ホーム > 資料の掲載ページ > プログラミング方法 > モニタ画面の起動方法 > | |||
| ＣＴＣツールの モニタ画面の起動方法 を 解説します ＰＣ に 「ビジュアルシーケンス編集ソフト（型名：ＣＴＣツール） 」が インストールされていない場合は、 無償提供していますので こちら よりダウンロードしてご利用下さい。 |
|||
| １．モニタ画面の起動方法について解説します | |
 |
|

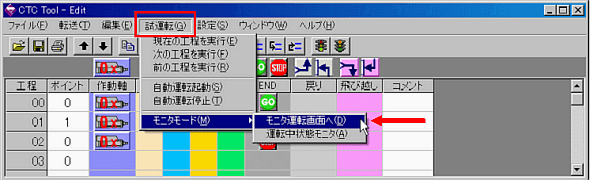

| すでに オンライン作業中なら、プログラム実行中、又は 停止中 どちらでも モニタ可能です。 CTCツール を新たに起動した場合、プログラム動作中はコントローラへのアップロードを出来ませんので、 プログラム終了後、アップロードしてからの デバッグ になります。 オフラインでは、操作出来ません。 最初に、【試運転】メニュー を クリック、そして 【モニタモード】メニュー ⇒ 【モニタ運転画面へ】 を クリック して下さい。 |
|
 |
|

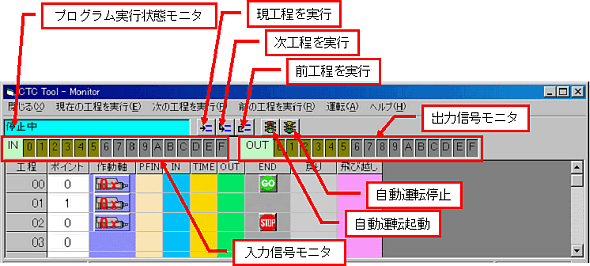

| 下の モニタ画面 になります。 プログラム実行中でであれば、現在実行中の工程番号や 入出力信号のオン／オフの状態が確認出来ます。 プログラム停止中でも、モニタ画面 から 【現工程を実行】ボタン をクリックして、選択した工程だけの実行動作 【次工程を実行】ボタン をクリックして、選択してある工程の次工程の実行動作 【前工程を実行】ボタン をクリックして、選択してある工程の前工程の実行動作 【自動運転起動】ボタン をクリックして、プログラムの最初からの実行動作 が可能です。 |
|
 |
|
| プログラム実行中、何等かの理由（例えば、入力信号待ち や 位置決め完了信号待ち）で プログラムが進捗しない場合、プログラム実行動作を止める場合は 【 自動運転停止 】ボタン をクリックしてプログラムを終了して下さい。 |
|
| ２．モニタ画面について解説します | |

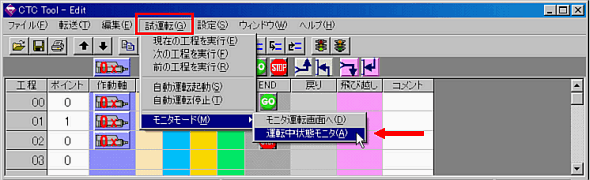

| プログラム実行中、又は 停止中でも操作可能です。 オフラインでは、操作出来ません。 最初に、【試運転】メニュー を クリック、そして 【モニタモード】メニュー ⇒ 【実行中状態モニタ】 を クリック して下さい。 |
|
 |
|

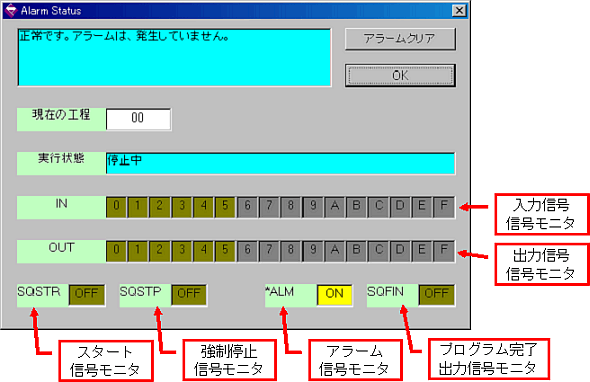

| 下の画面になります。 装置が稼動中であれば、現在実行中の工程番号や 入出力信号のオン／オフの状態が確認出来ます。 プログラム停止中でも、 入出力信号の状態やアラーム状態の確認は可能です |
|
 |
|
