ＡＮＤ入力 の 設定方法
ホーム > 資料の掲載ページ > プログラミング方法 > ＡＮＤ入力の設定方法 >
かんたんコントローラ（型名：CTC-67 / CTC-77 ） と ＣＴＣツール を使用して
外部からの信号を ＡＮＤ入力 として取込むための
プログラミング方法を解説します

ＰＣ に 「ビジュアルシーケンス編集ソフト（型名：ＣＴＣツール） 」が
インストールされていない場合は、
無償提供していますので こちら よりダウンロードしてご利用下さい。
１．　ＡＮＤ入力 とは

両方の入力が １（ＯＮ） の場合のみ、
１（ＯＮ） を出力します。

入力の一方のみが １（ＯＮ） の場合や
どちらも１（ＯＮ） でない場合、
出力は ０（ＯＦＦ） となります。

言い換えれば、AND入力 では
２つの入力から最小値が求められます。
（逆に、ＯＲゲート は最大値が求まります）
２．　２入力が同時に 「オン」 の時に進めるプログラム例
下のプログラムは、【 ０軸 の メカシリンダ／サーボモータ 】 が
【 ポイント番号０ 】 へ 移動後、入力【 ＩＮ０ 】 と 【 IN1 】 の 両入力が
同時に 「 オン 」 するまで待機する、プログラム例です。

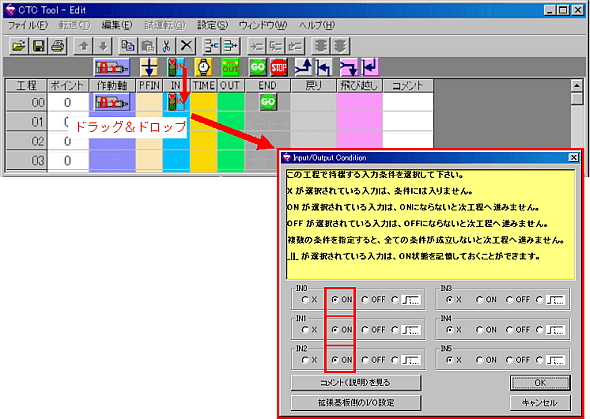

３．　３入力が同時に 「オン」 の時に進めるプログラム例
下のプログラムは、【 ０軸 の メカシリンダ／サーボモータ 】 が
【 ポイント番号０ 】 へ移動後、入力 【 ＩＮ０ 】 と 【 ＩＮ１ 】 、 【 ＩＮ２ 】 の３入力が
同時に「オン」するまで待機するプログラム例です。

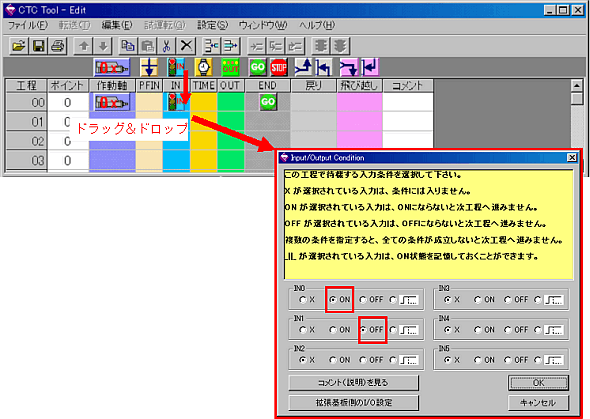

４．　２入力が同時に 「オン」 と 「オフ」 の別々になった時に進めるプログラム例
下のプログラムは、【 ０軸 の メカシリンダ／サーボモータ 】 が
【 ポイント番号０ 】 へ移動後、同時に入力 【 ＩＮ０ 】 が「オン」、
入力 【 ＩＮ１ 】が「オフ」になるまで待機するプログラム例です。
