| 入力条件判別飛び越し動作 の設定方法 |
| ホーム > 資料の掲載ページ > プログラミング方法 > 入力条件判別飛び越し動作の設定方法 > | |||
| かんたんコントローラ（型名：CTC-67 / CTC-77 ） と ＣＴＣツール を使用して 入力条件（保持）判別飛び越し動作 入力条件判別 多段 飛び越し動作 の 設定方法 を解説します ＰＣ に 「ビジュアルシーケンス編集ソフト（型名：ＣＴＣツール） 」が インストールされていない場合は、 無償提供していますので こちら よりダウンロードしてご利用下さい。 |
|||

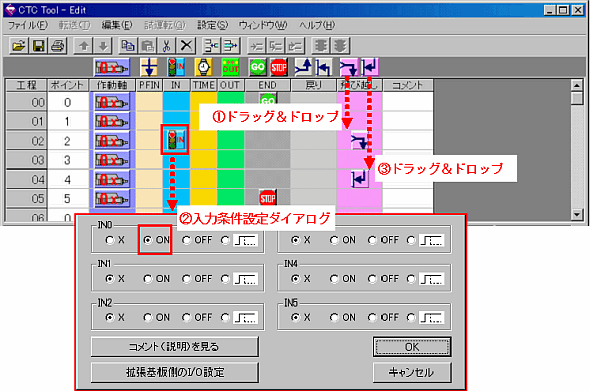

| １．プログラム例を参考にして、解説します | |||

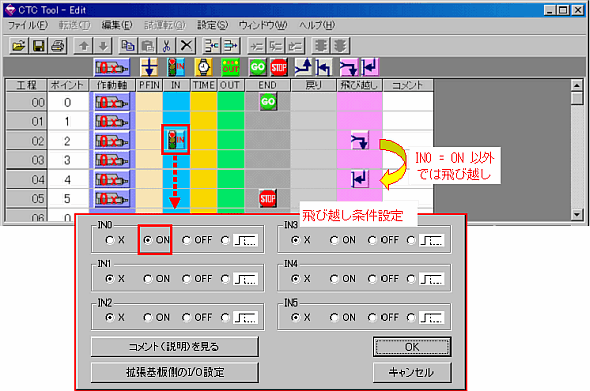

| 下のプログラムは、 工程０２ の入力条件が成立していない（IN0 ≠ ON ）場合は工程０４に飛び越し、 成立している（ IN0 = ON ）場合は、次工程（工程０３⇒工程０４⇒工程０５）に進むプログラムです。 |
|||
 |
|||
|
|
|||

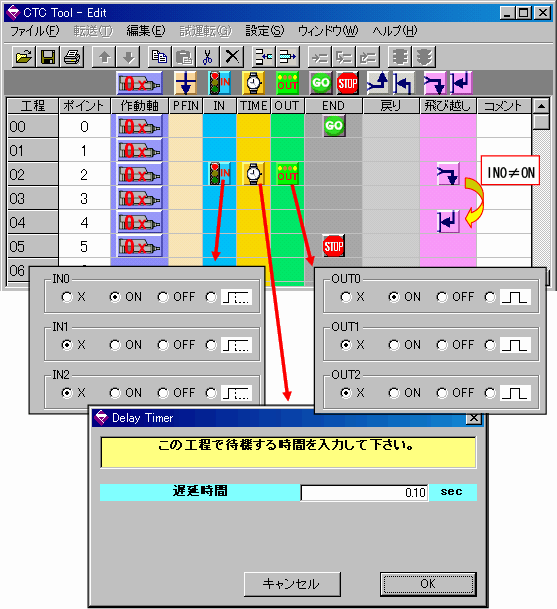

| 下のプログラムは、 工程０２ の入力条件が成立していない（IN0 ≠ ON ）場合は 0.1秒待機し、出力OUT0をONにしてから 工程０４に飛び越し、 成立している（ IN0 = ON ）場合は、0.1秒待機し、出力OUT0をONにしてから、 次工程（工程０３⇒工程０４⇒工程０５）に進むプログラムです |
|||
 |
|||
|
|
|||
| 入力信号の保持設定 下のプログラムは、【 ０軸 の メカシリンダ／サーボモータ 】 が 【 ポイント番号２ 】 へ移動後、入力【 ＩＮ０ 】 の ＯＮ信号保持設定、 【 ０軸 の メカシリンダ／サーボモータ 】 が 【 ポイント番号３ 】へ移動後、 入力【 ＩＮ０ 】 が ＯＮ なら次工程０４ へ、ＯＦＦ なら飛び越して工程０６へ進捗するプログラムです。 |
|||
 |
|||
|
|
|||

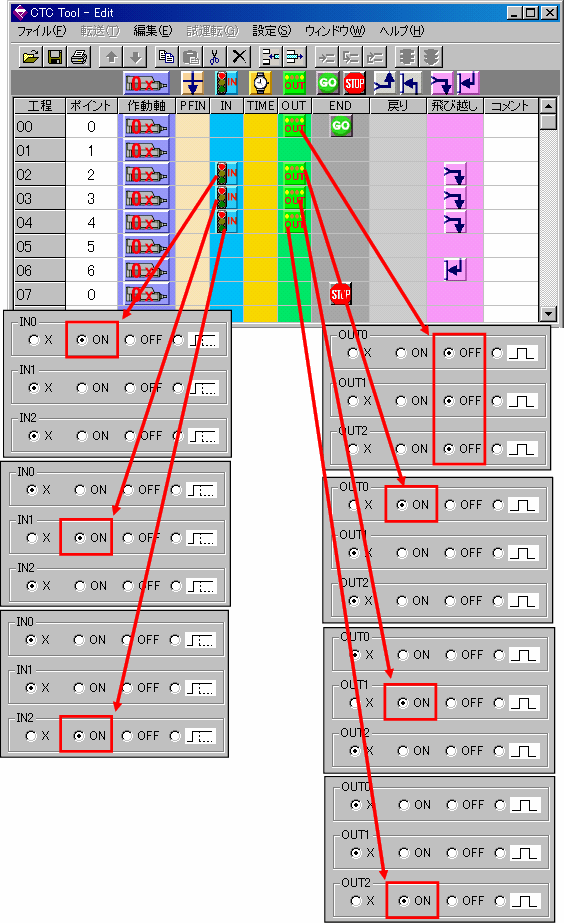

| 多段 飛び越し設定 工程００で、【０軸のメカシリンダ/サーボモータ】を【ポイント番号０】に移動後、 出力OUT０〜２をOFF、工程０１で【ポイント番号１】に移動後、工程０２へ 工程０２で、【０軸のメカシリンダ/サーボモータ】を【ポイント番号２】に移動後、 入力条件が成立していない（IN0 ≠ ON ）場合は、出力OUT0をONにしてから 工程０６に飛び越し、 成立している（ IN0 = ON ）場合は、出力OUT0をONにしてから、次工程０３へ、 工程０３で、【０軸のメカシリンダ/サーボモータ】を【ポイント番号３】に移動後、 入力条件が成立していない（IN1 ≠ ON ）場合は出力OUT1をONにしてから 工程０６に飛び越し、 成立している（ IN1 = ON ）場合は、出力OUT1をONにしてから、次工程０４へ、 工程０４ で、【０軸のメカシリンダ/サーボモータ】を【ポイント番号４】に移動後、 入力条件が成立していない（IN2 ≠ ON ）場合は出力OUT2をONにしてから 工程０６に飛び越し、 成立している（ IN2 = ON ）場合は、出力OUT2をONにしてから、次工程０５へ進捗するプログラム例です。 |
|||
 |
|||
