かんたんコントローラ(型名:CTC-67 / CTC-77 ) と CTCツール を使用して
強制停止時、プログラム終了時 の全出力オフ機能
の設定方法 を 解説します


PC に 「ビジュアルシーケンス編集ソフト(型名:CTCツール) 」が
インストールされていない場合は、
無償提供していますので こちら よりダウンロードしてご利用下さい。
1.プログラム強制停止(SQSTP)、プログラム終了による、前出力オフ機能

かんたんコントローラはプログラム終了後 や
プログラム強制停止(SQSTP)をしても
標準仕様では、出力された信号(OUT0〜OUT5)は、その状態を維持 します。

但し、プログラム停止後 や プログラム強制停止(SQSTP)をした時に
出力された信号(OUT0〜OUT5)を強制的に オフ になるように設定することも出来ます。

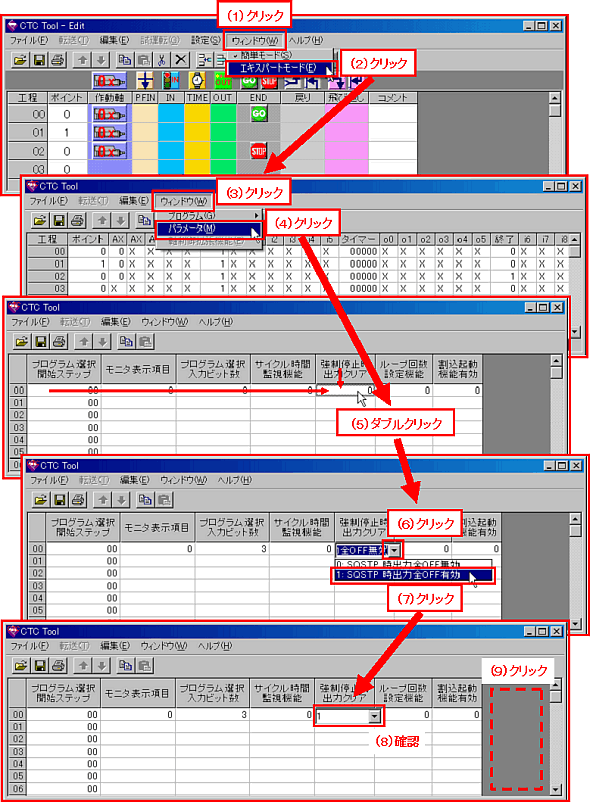

(1)【ウィンドウ】メニュー を クリック
(2)【エキスパートモード】メニュー を クリック
(3)【ウィンドウ】メニュー を クリック
(4)【パラメータ】メニュー を クリック
(5)「強制停止時出力クリア」欄 と 「プログラム選択開始ステップ」 の交わる個所を ダブルクリック
(6)【▼】を クリック して下さい
(7)【1:SQSTP 時出力全OFF有効】を クリック して下さい。
(8)「強制停止時出力クリア」欄 が【1】になっていることを確認して下さい
(9)右枠(点線部分)を クリック して、選択画面を戻します。
(10)【ウィンドウ】メニュー ⇒ 【プログラム】メニュー ⇒ 【簡単モード】メニュー を クリック して下さい。
(11)最後に、ダウンロードボタン を クリック して設定を確定します。
