| メカ・シリンダ（電動シリンダ）に関してよくあるご質問 |
|
 |
 |
エアーシリンダのようにロッドをワークに直接ぶつけて、停止させてもよいですか？
【SCN4,SCN6,SCLL6共通】 |
|
|

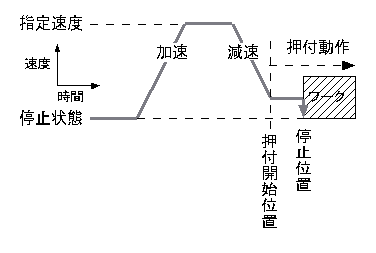

メカシリンダ（電動シリンダ）のロッドを直接ワークにぶつけ、停止させたり、押付けたりする事は避けてください。 破損の原因になります。例えば、押付の場合はワークの寸法ばらつき等に考慮して、必ずワークの手前に
押付開始位置を設定してください |
|
|
|
|
|
 戻る
|
| |
|
|
最低速度は？
【SCN4,SCN6,SCLL6共通】 |
| |
| |
最低速度は3mm/sec程度でご使用ください |
| |
|
|
戻る
|
| |
|
|
パラレル接続ケーブルは最大何ｍまでの長さで使用できますか？
【SCN5,SCN6,SCLL6共通】 |
| |
| |
パラレル接続ケーブルの最大使用可能長さは１０ｍです。但し、電源線はＡＷＧ２０をご使用ください。 １０ｍの制約は電源ケーブルのインピーダンスによる電圧低下から制約されます。
（現状のコネクタ端子はＡＷＧ２０までが許容されます） これ以上の長さについてはご相談ください |
| |
|
|
戻る
|
| |
|
|
メカ・シリンダにＡＣサーボモータを使用しているとありますが、電源が直流２４Ｖなので ＤＣサーボモータの間違いではないですか？
【SCN5,SCN6,SCLL6共通】 |
| |
| |
ACサーボ、DCサーボと言う呼称は慣例的に使用されているものであり、ブラシレスモータの駆動方式を表します。 ACサーボモータとはサイン駆動されるモータであり、DCサーボモータとは矩形駆動されるサーボモータの呼称です。
従いまして、弊社メカシリンダ（電動シリンダ）用サーボモータはサイン駆動を用いている関係でACサーボと呼んでおります。 使用される電源の種別による呼称ではありません |
| |
|
|
戻る
|
| |
|
|
昇降用のエレベータに使用したいのですが、重さが15 kg あります。SCN5シリンダを2本使い、 18 kgの重さを2本のシリンダに振り分けて（18kg÷2
= 9kg/1本）使用可能ですか？
【SCN5,SCN6,SCLL6共通】 |
| |
| |
理想的なメカ構造であれば、2本のメカシリンダ（電動シリンダ）に均等に負荷荷重がかかりますが、現実的には均等にかかる事はまれですし、 この荷重では難しいと思います。機械構造により、係数は変わりますが、推力の70%/本程度で検討して頂ければ可能かと思います |
| |
|
|
戻る
|
| |
|
|
電源に接続し、ティーチングBOXで動かそうと思いましたが動きません。原因は？
【SCN5,SCN6,SCLL6,サーボモータ共通】 |
| |
| |
ILK端子を0Vに接続してください |
| |
|
|
戻る
|
| |
|
|
原点復帰を意図的にしたい時はどうすればいいのですか？
【SCN5,SCN6,SCLL6,サーボモータ共通】 |
| |
| |
任意のポイント番号の停止位置を0 mm に設定しておき、そのポイント番号を指定することで可能になります |
| |
|
|
戻る
|
| |
|
|
どのように指令を与えれば動作しますか？
【SCN5,SCN6,SCLL6,サーボモータ共通】 |
| |
| |
従来の汎用サーボモータのように上位コントローラからパルス列を入力して動かす必要はありません。

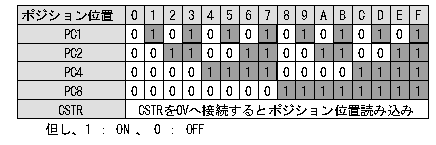

下記のように４ビットのON/OFFの組合せでポイントを指定し、スタート信号をON/OFFするだけです |
| |
|
| |
|
|
戻る
|
| |
|
|
原点復帰の方向は変えられますか？
【SCN5,SCN6,SCLL6共通】 |
| |
| |
原点復帰の方向は後退端（出荷設定値）と前進端のどちらでも選択可能です |
| |
|
|
戻る
|
| |
|
|
原点復帰はどのように行いますか?
【SCN5,SCN6,SCLL6共通】 |
| |
| |
電源投入後、最初の動作指令（ポイント番号を指定して、CSTR信号をONした時）をした時に原点復帰を自動で行います。 又は、あるポイント番号の位置データを【0
mm】に設定すれば、そのポイント番号を指定することにより、原点復帰が行われます。 外部に別途リミットセンサーなどは必要ありません |
| |
|
|
