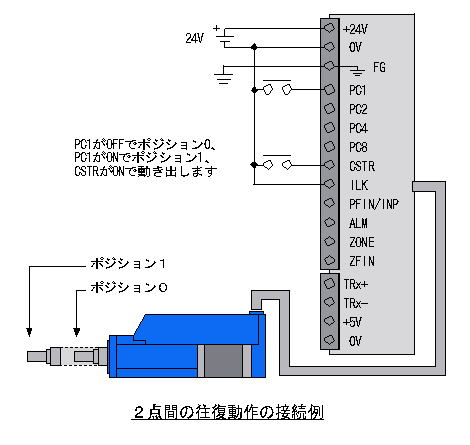

Q & A --- よくあるご質問と回答 （最終更新日 2010/12/09） ホーム > Q&A > 接続について（質問） > 接続について（回答） > お客さまからよくあるご質問と回答を分類して掲載してあります。一度ご覧ください。 また、今後さらに充実させていくつもりですので、ご不明な点がありましたら、 ご購入に関係なくどんなことでもメール又はファックスでご質問ください。 メカシリンダに関してよくあるご質問 −接続について− 複数のメカシリンダをコネクタ変換器経由で接続したら、エラーが出て使えませんでした。現在は１０台使用しているので１台毎に配線を入れ替えながら設定をしていますが２０台、３０台と増えた場合は、何か違う方法で設定することが出来ますでしょうか？ 多数のメカシリンダをコネクタ変換機を経由して設定ソフトで設定する場合、最大１６軸になります。 具体的にはコネクタ変換機には４軸までしか接続できませんので、コネクタ変換機を４つ使用してそれぞれに４軸づつ、計１６軸を接続します。その場合、 メカシリンダの識別の為に各軸に固有のアドレス（０軸、１軸・・・Ｅ軸、Ｆ軸）を予め、設定しておく必要があります。 軸番号を設定しコネクタ変換機を経由してＰＣに接続、ソフトを起動すればそれぞれの軸番号を認識して、最大１６軸の設定が可能になります。 ２０台の場合は、例えば１０台をひとつのグループとしてＰＣと接続して頂き、２回設定して頂く、３０台の場合は、 例えば１５台をひとつのグループとしてＰＣと接続して頂き、２回設定して頂く必要があります 戻る １軸のメカシリンダをコネクタ変換器経由でＰＣに接続し、ビジュアルデータ設定ソフト（ＴＢＶＳＴ）を起動しましたが、エラーが出てしまいました。原因は何でしょうか？ 以下、考えられる対処方法を記します （１）メカシリンダと接続してあるＡＤＰケーブルがコネクタ変換器のＣＮ２に接続して下さい （２）ポート番号を確認してみて下さい 戻る メカシリンダＳＣＬＬ６とＣＴＣ−６７の接続についてお教え下さい 接続は、【SCLL6】⇔【ADPケーブル】⇔【コネクタ変換器】⇔【SIOケーブル】⇔【CTC67】、または、 【SCLL6】⇔【ADPケーブル】⇔【CTC-67】 と接続します 戻る １６台までリンクさせて、１台１台ばらばらに動かすことができますか？ シリアル通信で最大１６台まで接続し、１台１台ばらばらに動かすことは可能です。また、複数台のシリンダを同時にスタートさせる事も可能です。 戻る ティーチング時に使用するアンプから出ているケーブルの４Ｐコネクタを誤って切断してしまいました。使用されていますピン（オス）のメーカと型式を教えて下さい。 Ｐソケットハウジング：１７２１５９−１（タイコエレクトロニクスアンプ（株）） オス（ピン）：１７０３６３−１（タイコエレクトロニクスアンプ（株）） 戻る メカシリンダをＰＬＣのＩ／Ｏで制御する場合に何が必要でしょうか？ ＰＬＣのＩ／Ｏ（ＯＮ／ＯＦＦ）で制御する場合は、パラレル接続ケーブルが必要です。その他、位置や速度の設定には、ティーチングツール（ティーチングＢＯＸ、又は、パソコン設定ツール）も必要になります 戻る 停止位置が2点なのですが、標準仕様での接続方法を教えてください 下図のように接続してください。ＰＣ１に接続してある、スイッチがＯＦＦの時ポジション０へ、スイッチがＯＮの時ポジション１へ移動します。 戻る モータ・エンコーダー延長ケーブルでロボットケーブル仕様の対応は可能でしょうか？ ロボットケーブル仕様も標準で準備しております。型名としては、型番の最後に「Ｒ」が付きます。長さ２ｍの場合は、ＲＰ９１３５−０２０Ｒとなります。メカシリンダ本体からは０．７ｍ、アンプからは０．３ｍの標準ケーブルが出ておりますので、本体とアンプ間は標準では１ｍになります。２ｍのロボット用延長ケーブルを使用すると、本体から０．７ｍまでが標準ケーブル、０．７ｍから２．７ｍまでがロボット用ケーブル、２．７ｍから３ｍまでが標準ケーブルになります 戻る アンプ別置きメカシリンダにおいて、アンプ−本体間のケーブルの長さはどれぐらいまで延長可能ですか。 １０ｍまでは標準ケーブルで対応可能です。具体的には、延長ケーブルとして、１ｍ、２ｍ、３ｍ、４ｍ、５ｍ、９ｍを標準で用意しております。メカシリンダ本体からは０．７ｍ、アンプからは０．３ｍの標準ケーブルが出ておりますので、本体とアンプ間のケーブル長は標準で１ｍです。４ｍの延長ケーブルをご購入になれば、アンプ−本体間がトータル５ｍになります。 戻る 電源を入れたまま、ティーチングＢＯＸとメカシリンダのコネクタを抜いたりしても良いですか？ ティーチングＢＯＸとメカシリンダは電源が入っている状態からのコネクタの抜き差しは可能です。 戻る 電源を入れたまま、パラレル接続ケーブルとメカシリンダのコネクタを抜いても良いですか？ 電源を入れたままでは、パラレル接続ケーブルとメカシリンダのコネクタの抜き差しはしないで下さい。破損の原因になります。 戻る 耐屈曲（稼動）ケーブルが希望なのですがありますか？また、耐屈曲ケーブルで２０ｍは可能でしょうか 耐屈曲ケーブルは可能ですが、コストが高いです。２０ｍｍ全部が耐屈曲ケーブルで使用する用途はあまりないと考えますが。できれば、必要な長さだけ耐屈曲ケーブルで御注文下さい。注文としては、型名の後ろに【Ｒ】を付けてください。一例として、３ｍのＳＣＮ５用パラレル接続ケーブルは、ＲＰ９１００−０３０Ｒ となります。 戻る パラレル接続ケーブルは何ｍまでつないで伸ばしてもよいのでしょうか？ 弊社で準備しているケーブルとしては、２０ｍまでです。耐ノイズ性能を無視すれば、考え方として、メカシリンダ側で２４Ｖの電圧が確保できれば、パラレル接続ケーブルは延長可能です。 戻る メカシリンダのパラレル接続ケーブルで、カタログには２０ｍまで接続可能とありますが、これは１０ｍを２本つなぐのでしょうか？それともＲＰ９１２０−２００と表記すれば２０ｍを購入できるのでしょうか？ ２０ｍｍのパラレル接続ケーブルがございます。ＲＰ９１２０−２００で結構です。但し、在庫品ではないため、納期をご確認下さい 戻る ＲＳ２３２Ｃからつなぐケーブル類はあるのですが、ＵＳＢしかないノートパソコンから接続するにはどうしたらよいでしょうか ＵＳＢ/シリアル変換アダプタを電気量販店でご購入頂き、ご使用下さい 実績のある変換アダプタとして ・ＵＳＢ−ＲＳＡＱ２　（アイ・オー・データ機器 製） ・ＢＨＣ−ＵＳ０１／ＧＰ　（バッファロー 製） 等があります 戻る 戻る
