お客さまからよくあるご質問と回答を分類して掲載してあります。一度ご覧ください。
また、今後さらに充実させていくつもりですので、ご不明な点がありましたら、 ご購入に関係なくどんなことでもメール又はファックスでご質問ください。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| メカシリンダに関してよくあるご質問 −操作方法について− |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
サーボモータのセンサ信号を使用した原点復帰において、原点復帰速度を変更しましたが動作速度は低速で変更されていませんでした。どんな理由が考えられますか？ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

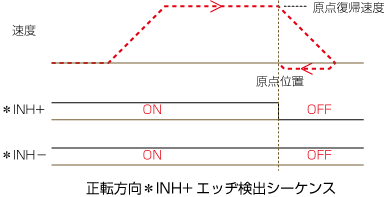

| センサ信号を使用した原点復帰においては、センサ信号がオン状態で、原点方向へ設定の速度で回転し、センサ信号がオフ状態なったら低速（あらかじめ決められた回転速度）での逆回転動作、センサ信号オン位置で停止して原点を出します。今回の現象はセンサ信号がオフ状態であったため、低速（固定）で回転していたものと考えます。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
メカシリンダは電源に接続しました。ティーチングＢＯＸで動かそうとしましたが動きません。原因は何が考えられるでしょうか？ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ＩＬＫ端子が０Ｖに接続してありますか？ ＩＬＫ端子はＳＣＮ５シリーズの場合、電源パラレルケーブルの８番端子、ＳＣＮ５シリーズ以外の場合、１２番端子です |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
原点復帰を意図的にしたい時はどうすればいいのですか？ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 例えば、ポイント番号０の停止位置を０ｍｍ に設定しておき、ポイント番号０を指定することで可能になります | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
どのように指令を与えれば動作しますか？ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 下表のようにＰＣ１、ＰＣ２、ＰＣ４、ＰＣ８の４ビットのＯＮ／ＯＦＦ信号の組合せでポイント番号を指定し、スタート信号（ＣＳＴＲ）をＯＮすれば動作します | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
