三菱FXシリーズとの接続方法

出力仕様(FX1S,FX1N,FX2N,FX1NC,FX2NC基本ユニット)

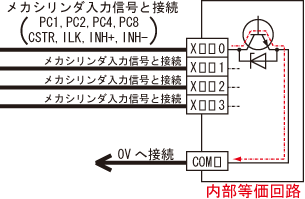

トランジスタ出力

使用参考例、配線例は説明用の為、簡略化した図になっています。
実際に配線、及び 組立を行われるなどの場合は製品仕様などに注意して設計を行ってください。
仕様\項目
トランジスタ出力
絶縁方式
フォトカプラ絶縁
最大負荷
0.1A/1点 以上
外部電源
DC5〜30V
