| 三菱Ｑシリーズとの接続方法

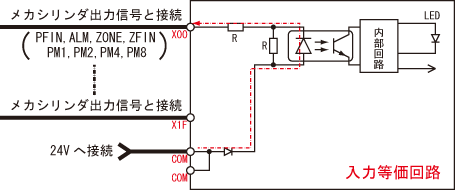

QX41 型 DC入力ユニット（プラスコモンタイプ） |
||||||||||
| 使用参考例、配線例は説明用の為、簡略化した図になっています。 実際に配線、及び 組立を行われるなどの場合は製品仕様などに注意して設計を行ってください。 |
||||||||||
|
||||||||||
 |
||||||||||
| 入力ユニットのピン番号と信号名 |
|
ピン番号
|
B20
|
B19
|
B18
|
B17
|
B16
|
B15
|
B14
|
B13
|
B12
|
B11
|
|
信号名
|
X00
|
X01
|
X02
|
X03
|
X04
|
X05
|
X06
|
X07
|
X08
|
X09
|
|
ピン番号
|
B10
|
B09
|
B08
|
B07
|
B06
|
B05
|
B04
|
B03
|
B02
|
B01
|
|
信号名
|
X0A
|
X0B
|
X0C
|
X0D
|
X0E
|
X0F
|
アキ
|
アキ
|
COM
|
COM
|
|
ピン番号
|
A20
|
A19
|
A18
|
A17
|
A16
|
A15
|
A14
|
A13
|
A12
|
A11
|
|
信号名
|
X10
|
X11
|
X12
|
X13
|
X14
|
X15
|
X16
|
X17
|
X18
|
X19
|
|
ピン番号
|
A10
|
A09
|
A08
|
A07
|
A06
|
A05
|
A04
|
A03
|
A02
|
A01
|
|
信号名
|
X1A
|
X1B
|
X1C
|
X1D
|
X1E
|
X1F
|
アキ
|
アキ
|
アキ
|
アキ
|
 |
 |
