シリアル制御

【メカシリンダ】や【サーボモータ】は
ＰＬＣ（シーケンサ）やＰＣ（パソコン）、ワンチップマイコン、等から
シリアル通信てに最大１６軸まで、直接制御することが可能です。

各メーカのＰＬＣ用シリアル通信用サンプルプログラムは無償にて、
PCで制御する場合のＤＬＬは有償にてご提供しています。

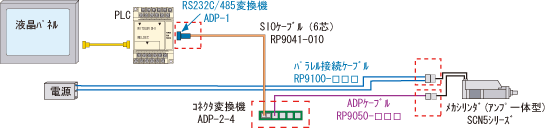

ＳＣＮ５シリーズ１軸をシリアル制御する場合の接続例
（下図の赤点線枠無い内をクリックすると外形詳細がわかります）

タッチパネルにティーチング機能を付加できます

停止位置や速度、加速度、等は無限に設定できます

弊社製品には、全て対応可能な共通仕様です

各社製ＰＬＣ用のシリアル通信サンプルラダープログラムを無償で提供しております。
ご希望の場合は、販売店様にその旨ご用命下さい。

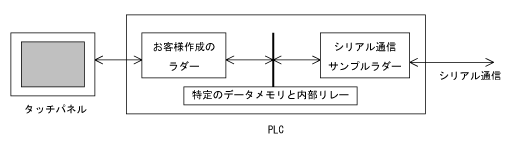

シリアル通信サンプルラダープログラムは、通信プログラムが完成した状態で提供されますので、シリンダ／サーボモータに対するコマンドの発行から正常な応答の確認までを自動的に行います。このサンプルラダープログラムを基にして、タッチパネルを含む機械全体のシーケンス制御部分のラダーをお客様で追加して頂きます。

現在提供が可能な機種は下記となります。

PLCメーカ	機種
三菱電機	MELSEC Ａシリーズ　計算機リンクユニット（ＲＳ２３２）
	MELSEC Ｑシリーズ　計算機リンクユニット（ＲＳ２３２）
	MELSEC Ｑシリーズ　計算機リンクユニット（ＲＳ４８５）
	MELSEC Ｆシリーズ　FX-2N(232BD)/2NC(232ADP)
	MELSEC Ｆシリーズ　FX-1N(232BD)
	MELSEC Ｆシリーズ　FX-1S(232BD)
オムロン	SYSMAC CJ/CSシリーズ　CPUユニット内蔵RS232通信ポート
オムロン	SYSMAC CJ/CSシリーズ　シリアルコミュニケーションユニット
キーエンス	KV-700シリーズ　KV-L20シリアルコミュニケーションユニット
キーエンス	KV-700/1000シリーズ　KV-L20R シリアルコミュニケーションユニット
松下電工	FPOシリーズ　本体内蔵RS232通信ポート

また、ポイントデータの変更や直接数値を指定しての位置決め等の基本機能を有する完成された形でのサンプルラダープログラムもタッチパネルの画面定義データを含めた形での提供が可能でございますので、販売店様にご用命下さい。
