メカシリンダ タグ配線のご案内
|
 |
|
配線接続に伴う 【煩わしさ】 【不安】 を解消しました
|
|
|
| 誰でもつなげるように、全てのケーブル端に 「識別用タグ」を付けています |
|
| 配線作業手順 | ||
| 1 | パッケージの開梱 | |
| 2 | 「同色タグ」のケーブルと機器 間を接続 | |
| 3 | タグ内の文字 「接」と『続」を確認 | |
| 4 | 正しい配線が完了：同色タグで「接 続」 と読めたら問題なしです！！ | |
|
|

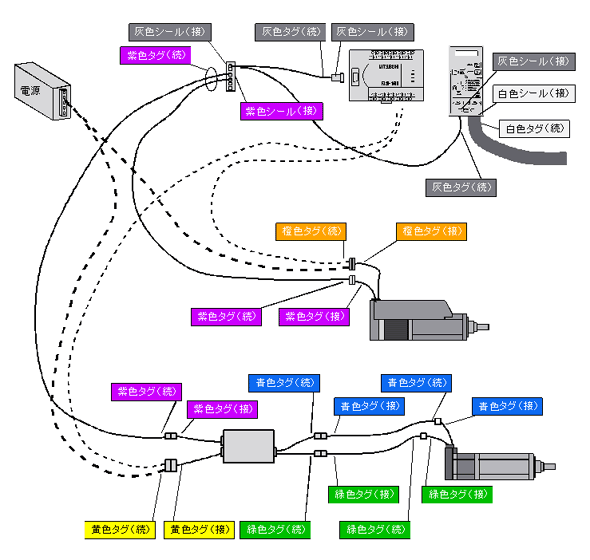

皆さんの真の使い易い道具になるために、メカシリンダ （電動シリンダ）/ サーボモータ、全ての接続ケーブル両端へ下図に示すような、 識別タグ を添付しています
これによって皆さんが迷うことなく、より簡単に、結線できるようになります。 |
|
|
識別タグ添付例
|
|
|
|
 |
 |
|
|
|
SCN5シリーズ
|
SCN6シリーズ
|
|
|
|
|
 |
 |
|
|
|
SCLL6シリーズ
|
別置きアンプ
|
|
|
|
|
 |
 |
|
|
|
パラレル接続ケーブル
(RP9100-□□□) |
Sパラレル接続ケーブル
（RP9120-□□□） |
|
|
|
|
 |
 |
|
|
|
延長用モータケーブル
（RP9130-□□□） |
延長用エンコーダケーブル
（RP9140-□□□） |
|
|
|
|
 |
 |
|
|
|
ADPケーブル
（RP9050-□□□） |
SIOケーブル
(6芯：RP9041-□□□) (4芯：RP9040-□□□) |
|
|
|
 |
|
|
その他、ご不明な点がございましたら、下記までお問い合わせください。
|
|
