タッチパネル のご案内
(かんたんコントローラ と セット で使用します)

Panasonic製のタッチパネル に、予め 画面ソフトをインストールしてご提供致します
お客様は、かんたんコントローラ(型名:CTC-77) と タッチパネル を
付属のケーブルで接続するだけで使用出来ます。
部品構成 3.8型 モノクロ タッチパネル セット ( ご注文時型名:CTC-77-TP03M-SET )
(1) かんたんコントローラ(接続用ケーブル付属) ダイアディック型名:CTC-77-SET
(2) モノクロ タッチパネル(Panasonic製 3.8型 モノクロ) Panasonic型名:AIG02MQ13D
部品構成 5.5型 カラー タッチパネル セット ( ご注文時型名:CTC-77-TP01T-SET )
(1) かんたんコントローラ(接続用ケーブル付属) ダイアディック型名:CTC-77-SET
(2) カラータッチパネル(Panasonic製 5.5型 カラー) Panasonic型名:AIG32TQ02D
部品構成 5.7型 モノクロ タッチパネル セット ( ご注文時型名:CTC-77-TP01M-SET )
(1) かんたんコントローラ(接続用ケーブル付属) ダイアディック型名:CTC-77-SET
(2) モノクロ タッチパネル(Panasonic製 5.7型 モノクロ) Panasonic型名:AIG32MQ02D
かんたんコントローラ(型名:CTC-77) は、三菱製、キーエンス製、八紘電機製、
DELTA製 タッチパネルでも使用可能です。

上記 メーカ製タッチパネルのサンプルプログラムが必要なお客様は、
現在タッチパネルを購入している商社様経由で弊社までご請求下さい。
弊社より、商社様経由でサンプルプログラムと技術資料をご提供いたしますので、
お客様と商社様にて設計対応お願いします。
また、参考として 「 画面プログラムガイド 」 と 「 画面プログラム用サンプルプログラム 」、
「 接続機器ガイド 」を ご用意しました。
「 画面プログラムガイド 」は、ここを クリック (pdfファイル 約800KB)

「 画面プログラム用サンプルプログラム 」は、ここを クリック (約100KB、
注意1)、
注意1
「 画面プログラム用サンプルプログラム 」は、panasonic製タッチパネルを
ベースに作成しておりますので、panasonic製画面編集ソフト(GTWIN)が必要です。


「 接続機器ガイド 」 は、ここを クリック (pdfファイル 約700KB) して下さい。
外形寸法図は こちら から
タッチパネルから出来る事
かんたんコントローラで作成した プログラムの実行(一回動作/連続動作) が可能です
各アクチュエータを ジョグ動作で位置設定、ポイント動作、ポイントデータ の書き換え が簡単に出来ます
アラーム時の アラーム軸番号アラームの発生工程アラーム内容確認アラーム解除、等
かんたんコントローラの入出力信号のモニタ、各アクチュエータの状態確認
タッチパネルを使うには
(1) かんたんコントローラ(型名:CTC-77) でプログラムを作成します
(2) ダイアディックから購入した タッチパネル を付属のケーブルで接続して下さい
(3) コントローラのスイッチを切り替え、電源をON したら、タッチパネルは使用可能です
タッチパネルの動作フロー全体図
(各画面を タッチ して頂ければ、詳細画面を表示します)
注意!機能向上の為、画面の色やボタン配置など、仕様が変更になる場合があります。
タッチパネル画面詳細解説
注意!機能向上の為、画面の色やボタン配置など、仕様が変更になる場合があります。
電源ON後、最初の画面です(ホーム画面 とします)。
フロー全体図 に戻る
プログラムの動作実行画面です。
プログラムが複数ある場合はプログラム選択も可能です。
[間欠]設定の場合は、プログラム動作を1回して停止します。
フロー全体図 に戻る
動作設定の選択画面です
原点復帰 や ポイント実行動作、ジョグ動作 の場合は [手動動作]
数値入力での 位置 や 速度 の変更は [ポイント編集] を、
タッチ して下さい。
フロー全体図 に戻る ホーム画面へ戻る
軸番号選択画面です。
手動で動作させる軸番号を設定します。
フロー全体図 に戻る ホーム画面へ戻る
手動動作の選択画面です。
「原点復帰」させる場合は [原点復帰]
ポイント番号で直接動作させる場合は [ポイント動作] を、
アクチュエータをジョグ動作で移動させる場合は [ジョグ運転]
タッチ して下さい。
フロー全体図 に戻る
「ポイント動作」実行画面です
ポイント番号を タッチ すると、その ポイント動作 を行います。
また、現在位置も リアルタイムで表示 しています。
[ポイント編集] タッチ すると、位置や速度の変更画面になります。
フロー全体図 に戻る
ジョグ動作の画面です
低速/高速での連続動作、低速(0.1mm)/高速(1mm)での寸動 動作が可能です
ジョグ動作で位置を決めたら、[ポイント編集] タッチ して次の設定画面に進んで下さい
(まだ、位置設定は途中です)
フロー全体図 に戻る
ポイント編集する軸番号の選択画面です。
ポイント(位置や速度を)編集する「軸番号」を選択して下さい。
フロー全体図 に戻る ホーム画面へ戻る
編集する ポイント番号 の選択画面です。
ジョグ動作で位置を設定する場合は、 [ジョグ動作]タッチ して、
ジョグ動作設定画面に進んで下さい。
フロー全体図 に戻る
ポイントデータ
(位置、速度、加速度、絶対位置/相対位置、位置決め/押付、他)を
設定する画面です。

・表示されている数値に タッチ すると、テンキーが表示され数値での入力が可能になります。
[現在値反映] を タッチ すると、アクチュエータの現在位置を表示 します。
[切替] を タッチ すると、絶対位置/相対位置 の切替が出来ます。
[押付] を タッチ すると、押付動作の設定 が出来ます。
設定したら、必ず最後に [決定]タッチ して下さい。
フロー全体図 に戻る
押付動作を設定する画面です。

・表示されている数値に タッチ すると、テンキーが表示され数値での入力が可能になります。
・[切替] を タッチ すると、押付方向(前進端/後退端) の切替が出来ます。
設定したら、必ず最後に[ポイント編集に戻る]タッチ して下さい。
フロー全体図 に戻る ホーム画面へ戻る
モニター選択画面です。
コントローラの入出力信号モニター / アクチュエータの入出力信号モニター の 選択画面です。
フロー全体図 に戻る
コントローラの入出力信号モニター選択画面です。
コントローラの入力信号モニター / 出力信号モニター を選択する画面です。
フロー全体図 に戻る
コントローラの入力信号をモニターです。
フロー全体図 に戻る

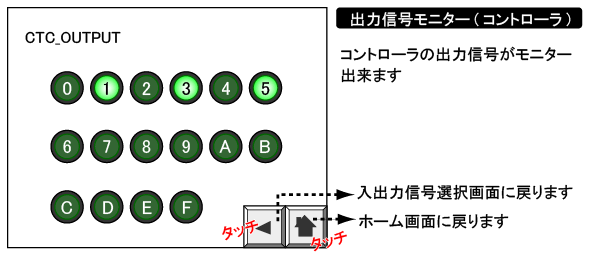

コントローラの出力信号をモニターです。
フロー全体図 に戻る
軸番号選択画面です。
入出力信号を確認するアクチュエータの軸番号設定画面です。
フロー全体図 に戻る ホーム画面へ戻る
アクチュエータの入出力信号モニター画面です。
フロー全体図 に戻る
外形寸法図
5.5型 カラー タッチパネル(Panasonic製 AIG32TQ02D)
5.7型 モノクロ タッチパネル(Panasonic製 AIG32MQ02D)
3.8型 モノクロ タッチパネル(Panasonic製 AIG02MQ13D)
