| 原点復帰時反転量の変更 （座標原点位置変更機能） |
| ホーム > メカシリンダ仕様＋α > 原点復帰時反転量の変更（座標原点位置変更機能） > | |||
 |
|||
|
メカシリンダは、原点復帰時の反転量を変更可能です
反転量を大きくした場合、有効ストローク長が短くなります （通常は変更する必要はありません） |
|||
|
 |
|
 |
原点復帰時の機械原点を座標原点にしたい場合、反転量を０ｍｍに設定します
|
|

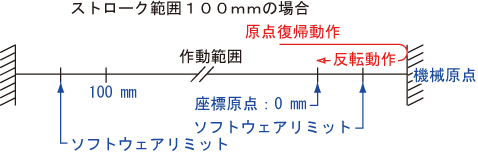

標準仕様（出荷仕様）では「機械原点」 と 「座標原点」 の間に、自動で 「ソフトウェア リミット」 が設定されます
|
 |
|
|
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を使用しての変更は出来ません
|
|
|
|
|
|
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての変更方法
|
|
|
１．
|
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は こちら を参照して下さい |
 |
|
|
|
|
|
２．
|
最初に開く画面のメニュー項目 設定(C) をクリックして下さい。次 （３項） の画面が開きます。 |
 |
|
|
|
|
|
３．
|

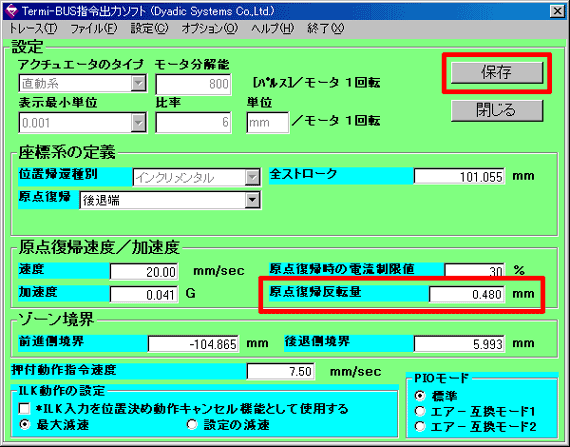

下の画面になったら、 原点復帰反転量 を設定して 保存ボタン で確定して下さい。 |
 |
|
|
|
 |
|
