メカシリンダ や サーボモータ の設定データの
アップロード と ダウンロードの方法
（その１：ＴＢＶＳＴ使用）
ホーム > メカシリンダ仕様＋α > 設定データのアップロードとダウンロード >
メカシリンダ や サーボモータ の
既に設定してある データ（位置、速度、他） を ＰＣ へ保存したり（アップロード）
控えとして保存してある設定データ を別の メカシリンダ や サーボモータ に
書き込む事（ダウンロード）が可能です。

ビジュアルデータ設定ソフト （ 型名：ＴＢＶＳＴ ）
又は
表形式データ設定ソフト （ 型名：ＣＴＡ−１ＥＸ ）
のどちらかを使用します。

ティーチングＢＯＸ（型名：ＣＴＡ−２３）では、出来ません。
項目 同じ設定を複数台に行うときは大変便利です
項目 非常用として、設定データを保存しておくと、不具合交換後の早期復旧に役立ちます
項目 保存データはメールでの添付ファイルが可能ですので、遠隔地に送付可能です

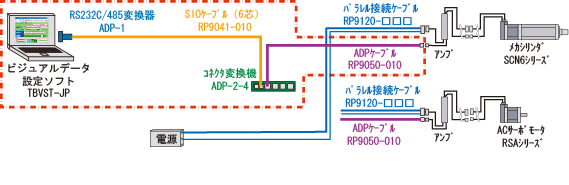

項目 配線はパソコン設定ツールに含まれているケーブルで従来通り、下図のように接続します
接続方法です
ティーチングＢＯＸ（型名：ＣＴＡ−２３）使用しての
データ保存は出来ません
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての
設定データのアップロードの方法　と　ダウンロードの方法
１．
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は　こちら　を参照して下さい

・メカシリンダ や サーボモータ の設定データをＰＣへ保存する（アップロード）場合は、（２）項へ、
・ＰＣ に保存してあるデータを メカシリンダ や サーボモータ に書き込む（ダウンロード）場合は、（３）項
を 参照して下さい。
TBVST
２．
 メカシリンダ や サーボモータ の設定データを ＰＣ へ保存方法（アップロード）

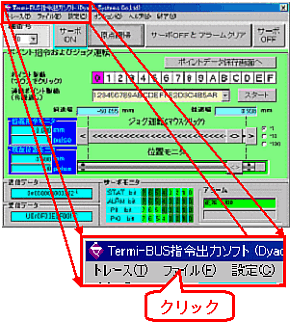

（１）最初に開く画面の 【 ファイル 】 メニュー を クリック し、次の画面で 【 アップロード（アンプ→PC) 】 を チェック して下さい
【 ファイル（Ｆ） 】メニューをクリック 【 アップロード （アンプ→ＰＣ） 】のチェック
ファイルメニューをクリックして下さい アップロードにチェックして下さい

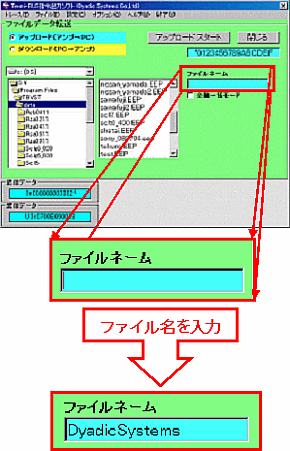

（２） 【 ファイルネーム 】 欄に、任意の ファイルネーム を入力して下さい。

（３）次に、【 アップロードスタート 】 ボタン を クリック すると、設定データが ＰＣ 内の ＨＤＤ に保存されます。
【ファイルネーム】 を入力 【アップロード】ボタン をクリック
ファイル名を入力して下さい アップロードボタンをクリックして下さい

【 全軸一括モード 】を チェック すると、多軸のデータが保存可能です。

標準で保存される場所は、ＴＢＶＳＴ フォルダー の Ｄａｔａフォルダー 内に保存されますが、ひとつ上のフォルダーを順次クリックしていき、任意のフォルダーに保存することも可能です。
【 閉じる 】 ボタン を クリック すると、最初の画面に戻ります。
３．
ＰＣ に保存してあるデータを メカシリンダ や サーボモータ に書き込む方法（ダウンロード）

（１）最初に開く画面の 【 ファイル 】 メニュー を クリック し、次の画面で 【 ダウンロード（ＰＣ→アンプ) 】 を チェック して下さい
【 ファイル 】 メニュー を クリック 【 ダウンロード 】 の チェック
ファイルメニューをクリックして下さい ダウンロードにチェックして下さい
（２）目的とするファイルを選択して下さい。

（３）次に、【 ダウンロード 】 ボタン を クリック すると、選択したファイルがメカシリンダやサーボモータ書き込まれます。
目的とする 【 ファイル 】 を選択 【 ダウンロード 】 ボタン を クリック
ファイル名を選択して下さい ダウンロードボタンをクリックして下さい
【 閉じる 】 ボタン を クリック すると、最初の画面に戻ります。
