廃品種方向の製品になります 新規受注はお断りさせていただいております。
|
|
ホーム > 商品案内 > SCTB7シリーズ > |
|
|
高速、長尺(50mm〜3000mm)
ベルト駆動ロッドレスシリンダ
従来機 SCLL7シリーズ と
取付け互換性あります
(水平方向最大可搬重量、負荷モーメント
に変更あります) |
|
|
1.1.特長(その1):エアーシリンダ と比べて 省エネ、シンプル、高機能 です |
|
(1) |

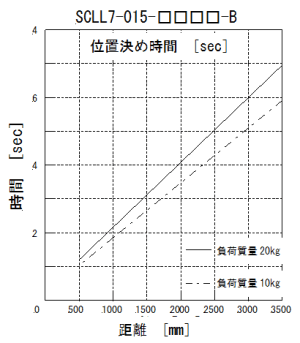

高速で動作して 衝撃なく停止します |
|
(2) |
ポイント指定動作の場合 最大16ポイント です |
|
(3) |
当然ですが、移動速度、加速度、押付け強さ の設定が可能です |
|
|
システム型式 |
SCTB7-015-□□□□-B011/B021
|
ストローク(mm) |
50 〜 3000 |
最大推力(N)/(kgf):typ値 |
150 / 158 |
押付モード時
最大推力(N)/(kgf):typ値 |
140 / 14.2 |
最大速度(mm/s):typ値 at25℃ |
900 |
繰返し位置決め精度(mm) |
±0.5 注2) |
ロストモーション(mm) |
1 |
水平方向最大可搬質量(kg) |
0.3 |
負荷モーメント(Nm)/(kgf・m) |
Mp = 0.1 / 1 、My = 0.01 / 0.1 、Mr = 0.005 / 0.05 注3) |
位置決めポイント数 |
16 注4) |
電源 |
DC24V±10 %
( 動力電源 最大 2.0 A、制御回路電源 最大 0.2 A) |
入/出力信号 |
パラレル
入力信号 |
信号名 |
DC24V系DI/DOインターフェース(コネクタPIO)
目標位置番号(4ヒ゛ットハ゛イナリ:PC1,PC2,PC4,PC8)、
スタート(CSTR)、軸移動インターロック(ILK) |
入力電流 |
最大4mA / ポート
(シンクタイプの出力回路と接続して下さい) |
パラレル
出力信号 |
信号名 |
DC24V系DI/DOインターフェース(コネクタPIO)
完了位置番号(4ビットハ゛イナリ:PM1,PM2,PM4,PM8)、
位置決め完了(PFIN/INP)、アラーム(ALM)、ソ゛ーン信号(ZONE)、
原点復帰完了(ZFIN) |
出力電流 |
最大30mA / ポート
(オープンコレクタ出力です) |
シリアル信号 |
シリアルインターフェース(コネクタSIO)
+5V、5G、TRx+、TRx- |
保護機能 |
過速度、主電源過電圧、回生電圧異常、過負荷、
センサ異常、サーホ゛異常、エンコーダ断線 |
環境条件 |
使用温度 |
0 〜 40 ℃ |
保存温度 |
-20 〜 60 ℃ |
使用・保存湿度 |
≦ 90 % RH 但し、結露なきこと |
シリンダ重量(kg)
|
基本重量(kg) |
2.1 |
ストローク100mm
当りの重量(kg) |
0.32 注1) |
サーボアンプ重量(kg) |
0.5 |
※) |
製品改良のため、定格、仕様、寸法などの一部を予告なしに変更することがあります
回生処理ユニットについては、 ここを クリック して下さい。 |
注1) |
電動シリンダのストローク両端に原点出し用ウレタンゴム(ショア90)を使用しております。ウレタンゴムの経時変化は最大0.05〜0.07mm/1〜2年程度と推定します。
従って、経時変化により原点位置が最大0.07mm程度シフトする可能性が考えられますので、ユーザ様の使用方法によってはデータ補正等の 処理が必要になる場合があります。
また、工場出荷時の原点位置は、後退端(モータ側)原点となっています。原点位置を前進端側(反モータ側)にてご使用の場合は、ティーチングツールにて変更して下さい。 |
注2) |
一方向からの位置決めとします |
注3) |

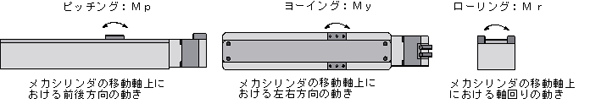

負荷モーメント |
|
ワーク (m kg) がスライダ(キャリヤ)部から張り出し (L cm)て取り付けられた時に発生する負荷
負荷モーメントの求め方 (kgfcm ) : m( kg )×L( cm )<Mp、My、Mr
実際は、3方向の負荷モーメント (Mp、My、Mr)が複合でかかりますので、ご注意願います |
|
|
|
|

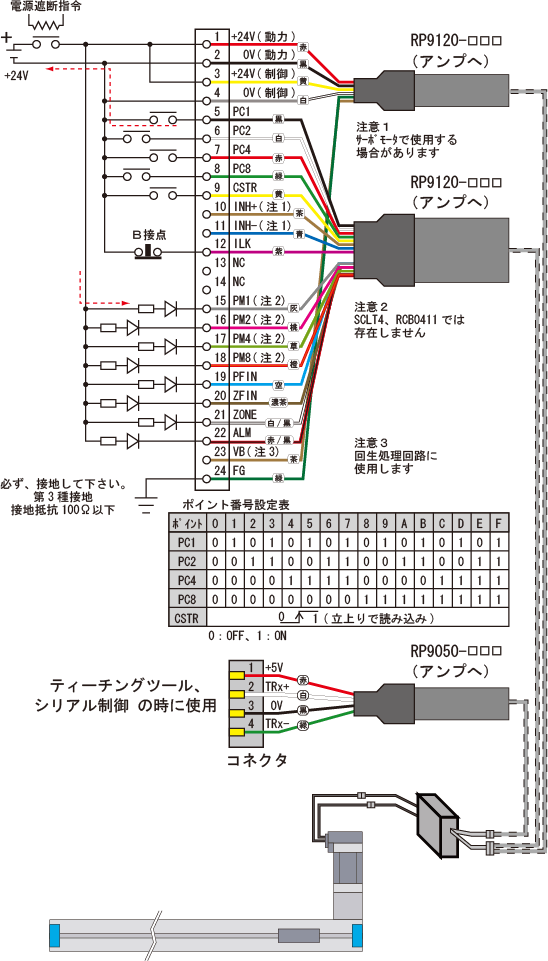

3.1.SCTB7シリーズ(電動シリンダ)外部接続図 |
|
|
|
メカシリンダ(電動シリンダ)の入力回路は下図に示すように、
非絶縁形のシンク駆動専用回路となっており、
シンク型の出力回路を使用して、0V側とショート(ON)、
又はオープン(OFF)の2状態で使用する必要があります。
出力回路は下図に示すようなオープンコレクタ出力となっておりますので、
誘導負荷(コイルなど)を駆動する場合は
必ず外部にサージ吸収用ダイオードをつけてご使用ください |
|
|
|
電動シリンダ入力等価回路
|
電動シリンダ出力等価回路
|
|
ピン
番号 |
信号名 |
入/出力 |
名称 |
機能 |
1 |
+24V |
電源 |
主回路(動力)電源 |
主回路(動力)のDC24電源の+側入力 |
2 |
0V |
電源 |
主回路(動力)電源 |
主回路(動力)のDC24電源の−側入力 |
3 |
+24V |
電源 |
制御回路電源 |
制御回路のDC24V電源の+側入力 |
4 |
0V |
電源 |
制御回路電源 |
制御回路のDC24V電源の−側入力 |
5 |
PC1 |
入力 |
目標位置番号入力 |
目標位置番号:PC1,PC2,PC4,PC8の示す合計 |
6 |
PC2 |
入力 |
目標位置番号入力 |
目標位置番号:PC1,PC2,PC4,PC8の示す合計 |
7 |
PC4 |
入力 |
目標位置番号入力 |
目標位置番号:PC1,PC2,PC4,PC8の示す合計 |
8 |
PC8 |
入力 |
目標位置番号入力 |
目標位置番号:PC1,PC2,PC4,PC8の示す合計 |
9 |
CSTR |
入力 |
移動開始信号 |
オフ→オンで目標位置番号の合計を読込、移動開始します |
10 |
INH+ |
入力 |
+方向回転禁止入力 |
接続しないで下さい |
11 |
INH- |
入力 |
−方向回転禁止入力 |
接続しないで下さい |
12 |
*ILK |
入力 |
非常停止入力 |
「一時停止モード」と「移動キャンセルモード」が選択可能 |
13,14 |
- |
- |
NC |
何も接続しないで下さい |
15 |
PM1 |
出力 |
目標位置番号完了出力 |
目標位置番号到達出力:PC1,PC2,PC4,PC8の示す合計
SCLT4シリーズでは出力されていません。 |
16 |
PM2 |
出力 |
目標位置番号完了出力 |
目標位置番号到達出力:PC1,PC2,PC4,PC8の示す合計
SCLT4シリーズでは出力されていません。 |
17 |
PM4 |
出力 |
目標位置番号完了出力 |
目標位置番号到達出力:PC1,PC2,PC4,PC8の示す合計
SCLT4シリーズでは出力されていません。 |
18 |
PM8 |
出力 |
目標位置番号完了出力 |
目標位置番号到達出力:PC1,PC2,PC4,PC8の示す合計
SCLT4シリーズでは出力されていません。 |
19 |
PFIN |
出力 |
位置決め完了出力 |
目標位置に停止した時、オンします |
20 |
ZFIN |
出力 |
原点復帰完了出力 |
原点復帰後、オンします |
21 |
ZONE |
出力 |
ゾーン信号出力 |
予め設定した領域内に入っているとき、オンします |
22 |
*ALM |
出力 |
アラーム出力 |
異常時、オフします(正常時はオンします) |
23 |
VBUS |
出力 |
内部バス電圧 |
回生ユニットを使用時に接続します(注意1) |
24 |
FG |
- |
フレームグランド |
アースに接続して下さい |
注意1) |
回生ユニット以外には接続しないで下さい(0Vへは接続しないで下さい)。 |
|
|
|
4.メカシリンダ(電動シリンダ)の「速度ー推力」特性 (at 25℃、typ値) |
|
|
|
|
|

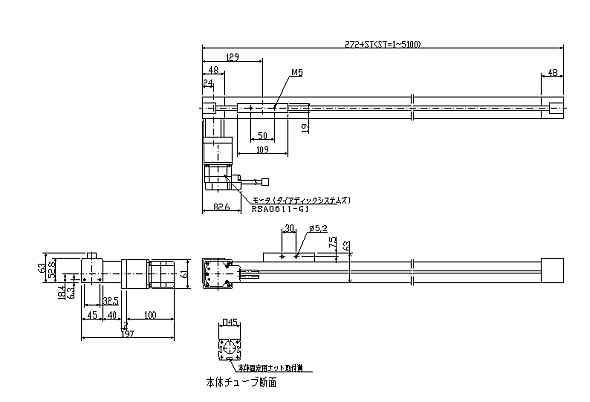

5.外形図 (下図をクリックすると拡大した外形図(pdfファイル)が開きます) |
|
|
付属T溝用M4ナット数 |
〜1000mm ストローク |
: 4個 |
|
〜2500mm ストローク |
: 9個 |
|
|
|
〜1500mm ストローク |
: 5個 |
|
〜3000mm ストローク |
:10個 |
|
|
|
〜2000mm ストローク |
: 7個 |
|
|
|
|
|
|
|
|
|
