超簡単コントローラ(基板タイプ)
(CTC-37)

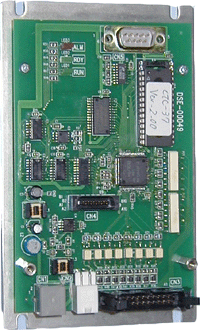

コントローラの外形写真です
機器組込用コントロール基板です
ローコストです

☆メカシリンダ/サーボモータを
・最大8台まで接続できます
・同時5台まで動作できます
☆ 外部との信号入出力は最大各6点
(拡張して各16点)
☆ タイマー機能付で簡単に制御できます

設定は
パソコン編集ソフト(CTC-Tool)からになります
簡単です

機能
プログラム選択機能 制御プログラムを選択、実行できます
原点補正機能 機械上での原点位置をシフトする事ができます
位置表示オフセット機能 メカシリンダ(電動シリンダ)の有効ストローク範囲外の位置を基準にできます
領域範囲チェック機能 ゾーン信号範囲を各ポイント毎(最大16ヶ所)に拡張できます
接続概要図
コントローラの接続配線例です
外部入出力信号の概要
入力信号
出力信号
ピン
記号
線色
名称
ピン
記号
線色
名称
20
IN0
汎用条件入力信号0
8
OUT0
汎用出力信号0
19
IN1
汎用条件入力信号1
7
OUT1
汎用出力信号1
18
IN2
汎用条件入力信号2
6
OUT2
汎用出力信号2
17
IN3
汎用条件入力信号3
5
OUT3
汎用出力信号3
16
IN4
汎用条件入力信号4
4
OUT4
汎用出力信号4
15
IN5
汎用条件入力信号5
3
OUT5
汎用出力信号5
14
SQSTR
シーケンススタート指令信号
2
SQFIN
シーケンス完了出力信号
13
SQSTP
シーケンス強制停止指令信号
1
*ALM
アラーム出力信号
11,12
ICOM
茶、赤
入力コモン(+24Vに接続)
9,10
OCOM
白、黒
出力コモン(0Vに接続)
コネクタ型名:ヒロセ HIF38A-20PA2.54DS
入出力部等価回路
内部等価回路です
出力等価回路です
内部動作フローチャート
動作フロー図です
パソコン編集ツール(型名:CTC-Tool、TBVST-JP-SETに同梱

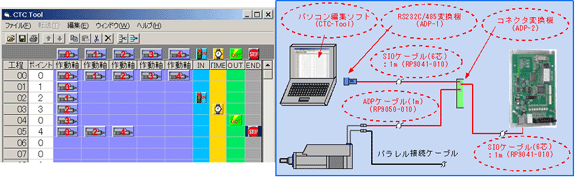

パソコン編集ツールを使用すると、パソコンからデータの設定、編集、アップロード/ダウンロードが 可能になります。下にパソコン編集ツールの編集画面とパソコン設定ツールの構成を示します。
プログラミング例、配線図です
含まれる物
1. パソコン編集ソフト :CTC-Tool 1 Windows95,98,2000,NT4,XPに対応
2. RS232C/485変換機 :ADP-1 1 パソコンのシリアルポートに接続します
3. コネクタ変換機 :ADP-2 1 ケーブルの中継に使用します
4. ADPケーブル(1m) :RP9050-010 1 シリンダとADP-2の間を接続します
5. SIOケーブル(1m) :RP9041-010 2 ADP-1とADP-2の間を接続します
超簡単シーケンスコントローラセット(型名:CTC-37-SET)

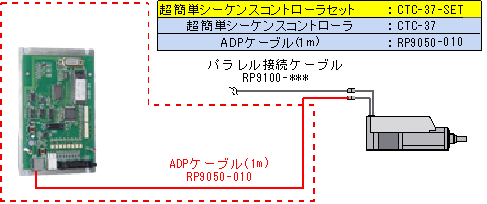

超簡単シーケンスコントローラにADPケーブル(1m)のセットです。メカシリンダ(電動シリンダ)1台が制御できます。

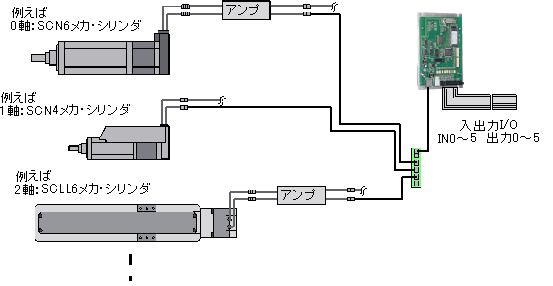

1軸接続例です
I/O接続ケーブル
外部信号との入出力が必要な場合は、I/O接続ケーブルをご購入下さい

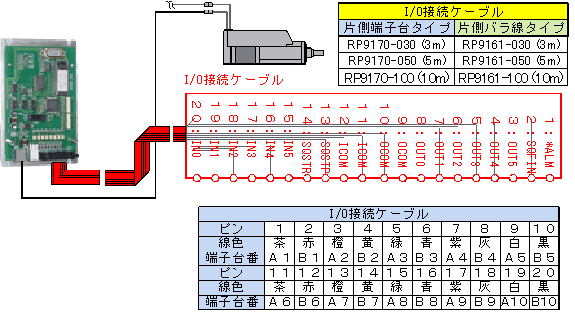

入出力信号の配列です

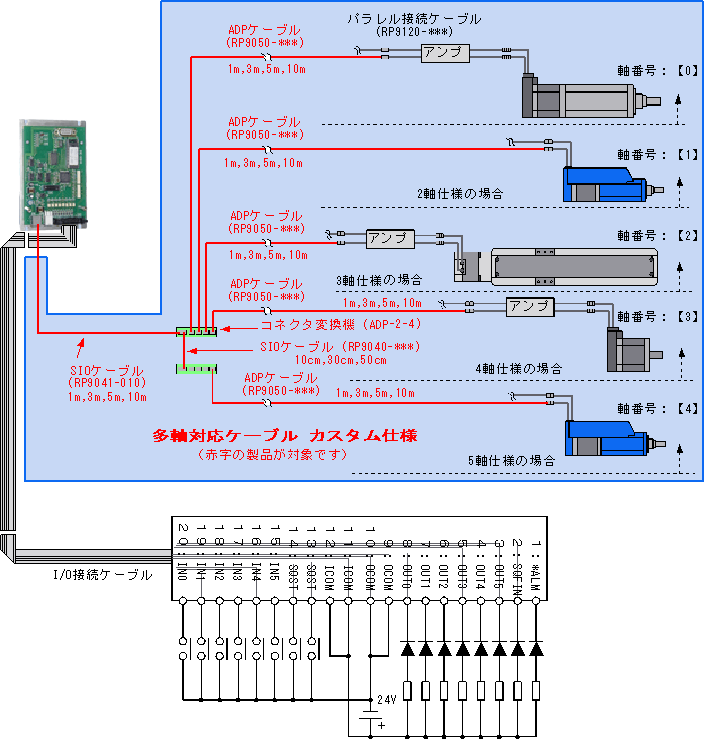

多軸対応ケーブルキット(I/O接続ケーブルは付属していません)
(クリックすると接続概要図が開きます)

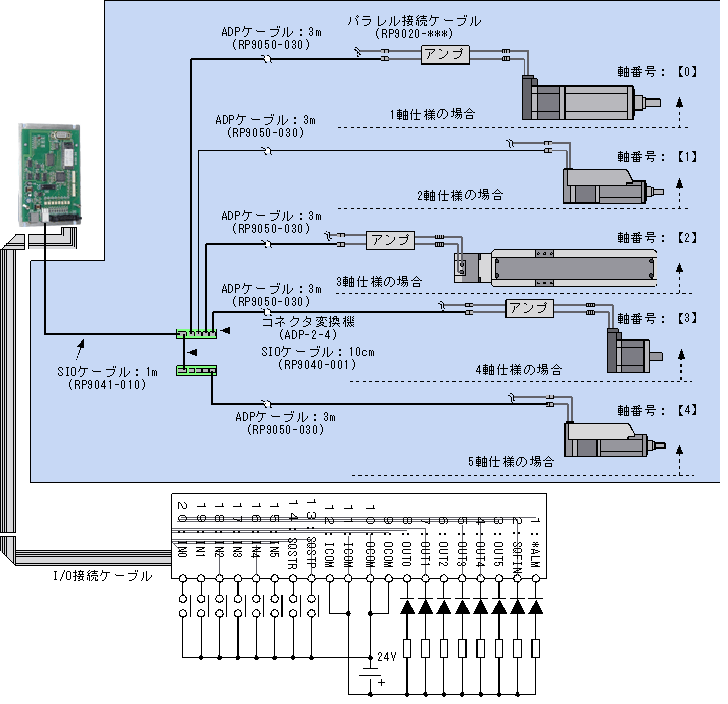

超簡単シーケンスコントローラでは、この【多軸対応ケーブルキット】を追加することによって、最大8台までのメカシリンダ(電動シリンダ)を制御することが可能です。接続概要図を参考にしてお選び下さい。
また、ADP-2-4からメカシリンダ(電動シリンダ)までのケーブルは全て3mです。他の長さのケーブルが必要な場合は【多軸対応ケーブル カスタム仕様】からご注文下さい。
2軸仕様の場合(型名:SIO-02)
【TBVST-JP-SET(CTC-Toolは同梱)とSIO-02のご注文になります】
1
コネクタ変換機
:ADP-2-4
1個
(ケーブルの中継に使用します)
2
ADPケーブル(3m) :RP9050-030
2本
(シリンダとADP-2の間を接続します)
3
SIOケーブル(6芯、1m) :RP9041-010
1本
(ADP-1とADP-2の間を接続します)
3軸仕様の場合(型名:SIO-03)
【TBVST-JP-SET(CTC-Toolは同梱)とSIO-03のご注文になります】
1
コネクタ変換機
:ADP-2-4
1個
(ケーブルの中継に使用します)
2
ADPケーブル(3m) :RP9050-030
3本
(シリンダとADP-2の間を接続します)
3
SIOケーブル(6芯、1m) :RP9041-010
1本
(ADP-1とADP-2の間を接続します)
4軸仕様の場合(型名:SIO-04)
【TBVST-JP-SET(CTC-Toolは同梱)とSIO-04のご注文になります】
1
コネクタ変換機
:ADP-2-4
1個
(ケーブルの中継に使用します)
2
ADPケーブル(3m) :RP9050-030
4本
(シリンダとADP-2の間を接続します)
3
SIOケーブル(6芯、1m) :RP9041-010
1本
(ADP-1とADP-2の間を接続します)
5軸仕様の場合(型名:SIO-05)
【TBVST-JP-SET(CTC-Toolは同梱)とSIO-05のご注文になります】
1
コネクタ変換機
:ADP-2-4
1個
(ケーブルの中継に使用します)
2
ADPケーブル(3m) :RP9050-030
2本
(シリンダとADP-2の間を接続します)
3
SIOケーブル(6芯、1m) :RP9041-010
1本
(ADP-1とADP-2の間を接続します)
4
SIOケーブル(10cm) :RP9040-001
1本
(ADP-2とADP-2の間を接続します)
パソコン設定ツール多軸対応ケーブルカスタム仕様
(クリックすると接続概要図が開きます)

下図を参考に下表に必要なケーブルの長さ、個数を記入してFAXして下さい。お見積りをさせて頂きます。
株式会社ダイアディックシステムズ FAX:076-267-9104
番号
製品名
型名
長さ
数量
補足
1
コネクタ変換機
ADP-2-4
ケーブルの中継に使用します
2-(0軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(1軸用)
ADPケーブル(注1) RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(2軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(3軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(4軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(5軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(6軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
2-(7軸用)
ADPケーブル
(注1)
RP9050-□□□
m
シリンダとADP-2-4の間を接続します
3
SIOケーブル
(注2)
RP9041-□□□
m
ADP-1とADP-2の間を接続します
4-(4~7軸用)
SIOケーブル
(注3)
RP9040-□□□
cm
ADP-2-4とADP-2-4の間を接続します
注1.ADPケーブルの長さは1m、3m、5m、10mの中から選択ができます
注2.SIOケーブル(6芯、型名RP9041-***)の長さは1m、3m、5m、10mの中から選択ができます
注3.SIOケーブル(4芯、型名RP9040-***)の長さは10cm、30cm、50cmの中から選択ができます
