メカシリンダは、 等ピッチ間隔の連続移動を行う場合、たくさんのポイントを
設定しなくても、相対（ピッチ）移動に設定したポイント番号を繰返し指令することで、 等ピッチ間隔の連続移動が可能です。 メカシリンダのストローク内なら何度でも指令可能です。 ティーチングツールにて 相対（ピッチ）移動の設定を行います。 |
|||
 |
|
 |
|
 |

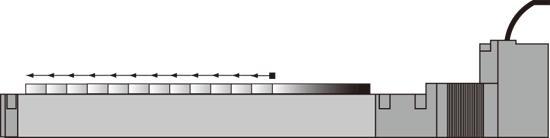

等ピッチ間隔で動作させる場合は便利です |
|
|
|
繰返し連続移動による移動誤差の累積はありません。 |
|
|
|
移動指令を連続５回（ｎ回）入力した場合、移動量は５倍（ｎ倍）の移動量になります |
|
|
| 注 | 設定値は、−移動量で反モータ側へ、＋移動量でモータ側へ移動します |
|
|
|
ティーチングＢＯＸ（型名：ＣＴＡ−２３）を使用しての変更方法
|
|
| １． |
メカシリンダにティーチングＢＯＸをＡＤＰケーブルで接続し、電源を入れて下さい。
電源がすでに入っているメカシリンダに接続しても構いません。 |
| ２． |
電源投入後、又は、ＡＤＰケーブル接続後、液晶画面が
|
 |
|
|
に変わったら、３秒以内に 【教示選択】ボタン を１回押して下さい。液晶画面が
|
|
 |
|
|
に変わります
このモード 「Ｄ ショウサイ モード 」 を確定するために、【 登録 】キー を押して下さい （【 登録 】キー 以外では確定できません）。 これで、「Ｄ ショウサイ モード （相対移動の設定） 」の編集が可能になります。 原点復帰をしていない場合は、【原点復帰】ボタンを押し続けて、原点復帰を完了させてください。 |
|
 |
|
| ３． | 相対移動に設定する ポイント番号を 【 ポイント選択 】ボタン で選択して下さい。 設定項目は、「イチ キョウジ ソウサ 」になっていますが、 【 教示選択 】ボタン を、５回押すと、 「ソウタイ イチギメ 」 の設定項目になります。 ジョグダイヤルを前進方向（時計方向）へ回すと 「 1 （ＴＲＵＥ） 」 で、相対移動の設定になり |
 |
|
|
４．
|
相対移動の設定を確定するために 「 1 （ＴＲＵＥ） 」 と設定して 【 登録 】 キー を押して下さい |
|
５．
|
【教示選択】ボタン を一回押すと、「キオク イチ シュウセイ」画面になります |
 |
|
|
7.
|
ダイアルを回して、相対移動距離を設定して、【登録】キーを押して設定して下さい。
|
|
ビジュアルデータ設定ソフト（型名：ＴＢＶＳＴ）を使用しての設定方法
|
|
|
１．
|
ビジュアルデータ設定ソフト （型名：TBVST ) を起動して下さい
【 シリアルポートの選択 】 画面で、シリアルポート番号が不明な場合は こちら を参照して下さい |
 |
|
|
|
|
|
２．
|
最初に開く画面の【 ポイントデータ保存画面へ 】 ボタンをクリックし、次の【 編集モード選択 】 画面で 「 いいえ」 をクリックして下さい |
 |
|
|
|
|
３．
|

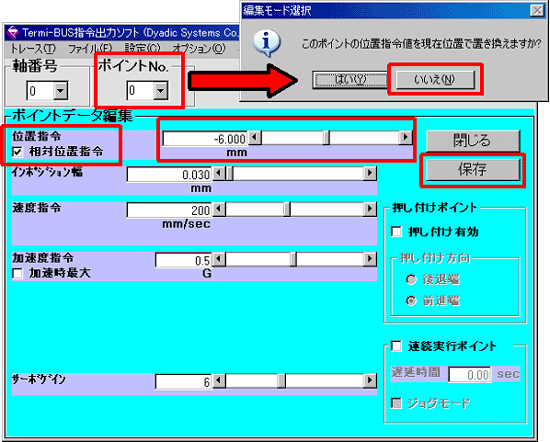

下の画面になったら、相対移動に設定する【ポイントＮｏ】を選択し、【相対位置指令】をチェック、移動量の設定、【保存】ボタン で確定して下さい。 |
 |
|
|
|
 |
|
